人眼如何识别边缘图像

## 图像识别

图像识别（image recognition）是现在的热门技术。
文字识别、车牌识别、人脸识别都是它的应用。但是，这些都算初级应用，现在的技术已经发展到了这样一种地步：计算机可以识别出，这是一张狗的照片，那是一张猫的照片。
![图片](/uploads/2024-04/87c12b.jpg)

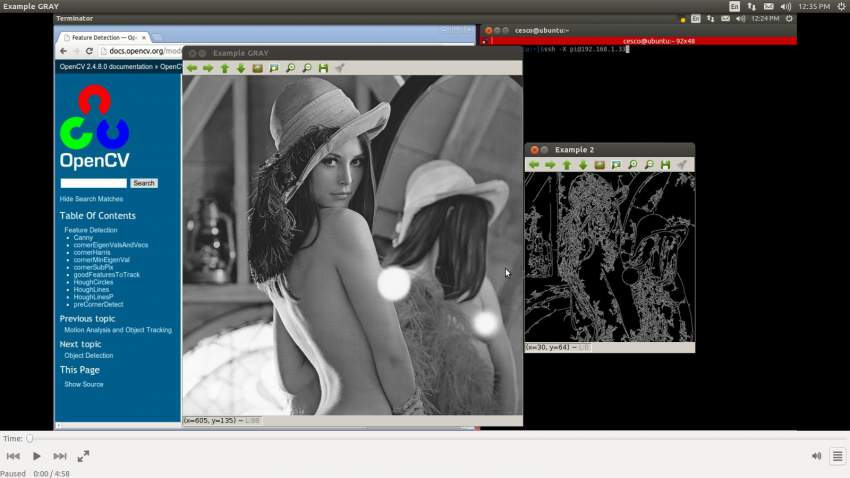

这是怎么做到的？
 ![图片](/uploads/2024-04/5805ec.jpg)

 ## 识别图像的边缘

让我们从人眼说起，学者发现，人的视觉细胞对物体的边缘特别敏感。也就是说，我们先看到物体的轮廓，然后才判断这到底是什么东西。比如下图右侧图片，寥寥几笔，人的大脑就能初步勾勒出左边的图像。
 ![图片](/uploads/2024-04/327f6b.jpg)

计算机科学家受到启发，第一步也是先识别图像的边缘。

加州大学的学生 Adit Deshpande 写了一篇文章[《A Beginner's Guide To Understanding Convolutional Neural Networks》](https://adeshpande3.github.io/adeshpande3.github.io/A-Beginner%27s-Guide-To-Understanding-Convolutional-Neural-Networks/)，介绍了一种最简单的算法，非常具有启发性，体现了图像识别的基本思路。

![图片](/uploads/2024-04/614121.jpg)

首先，我们要明白，人看到的是图像，计算机看到的是一个数字矩阵。所谓"图像识别"，就是从一大堆数字中找出规律。

怎样将图像转为数字呢？一般来说，为了过滤掉干扰信息，可以把图像缩小（比如缩小到 49 x 49 像素），并且把每个像素点的色彩信息转为灰度值，这样就得到了一个 49 x 49 的矩阵。

然后，从左上角开始，依次取出一个小区块，进行计算。
 ![图片](/uploads/2024-04/2ddce1.jpg)

 上图是取出一个 5 x 5 的区块。下面的计算以 7 x 7 的区块为例。

接着，需要有一些现成的边缘模式，比如垂直、直角、圆、锐角等等。
 ![图片](/uploads/2024-04/baeca7.jpg)
 上图右边是一个圆角模式，左边是它对应的 7 x 7 灰度矩阵。可以看到，圆角所在的边缘灰度值比较高，其他地方都是0。

现在，就可以进行边缘识别了。下面是一张卡通老鼠的图片。
 ![图片](/uploads/2024-04/aff365.jpg)

 取出左上角的区块。
  ![图片](/uploads/2024-04/9eb262.jpg)
  取样矩阵与模式矩阵对应位置的值相乘，进行累加，得到6600。这个值相当大，它说明什么呢？
   ![图片](/uploads/2024-04/2a87e5.jpg)

   取样矩阵移到老鼠头部，与模式矩阵相乘，得到的值是0。

乘积越大就说明越匹配，可以断定区块里的图像形状是圆角。通常会预置几十种模式，每个区块计算出最匹配的模式，然后再对整张图进行判断。

本文作者：阮一峰
