色彩原理RGB/HSL /HSV

## RGB色彩

RGB 是我们接触最多的颜色空间，由三个通道表示一幅图像，分别为红色(R，red)，绿色(G，green)和蓝色(B，blue)。这三种颜色的不同组合可以形成几乎所有的其他颜色。

RGB 颜色空间利用三个颜色分量的线性组合来表示颜色，每个颜色的取值范围为0~255，255得十六进制表示方法是FF。 因此 FF0000 表示的是红色， 00FF00 表示的是绿色，0000FF表示的是蓝色。

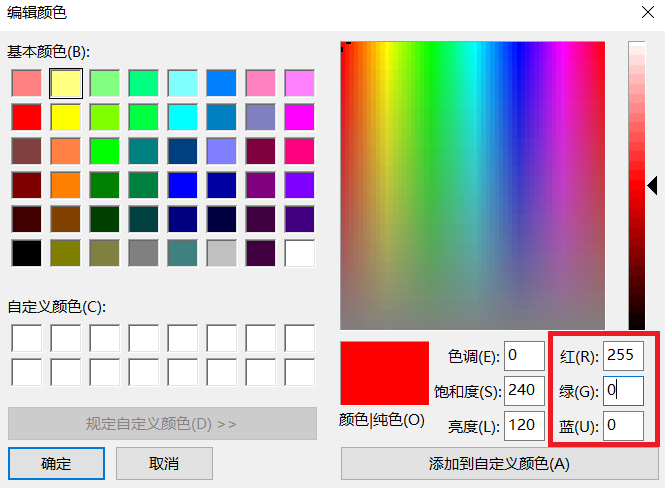

在windows的画图板里，输入不同的RGB值，可以得到不同的颜色。
 ![图片](/uploads/2024-04/5f1cef.jpg){width=400px}
因为 256*256*256=16777216，所以，RGB最多只能展示16777216种颜色。
在RGB颜色里，(255,255,255)表示的是白色，而(0,0,0)表示的是黑色。

### 人眼的局限性
人眼对于这三种颜色分量的敏感程度是不一样的，在单色中，人眼对红色最不敏感，蓝色最敏感，所以 RGB 颜色空间是一种均匀性较差的颜色空间。如果颜色的相似性直接用欧氏距离来度量，其结果与人眼视觉会有较大的偏差。对于某一种颜色，我们很难推测出较为精确的三个分量数值来表示。
下图展示了RGB不同组合形成的色彩图。
 ![图片](/uploads/2024-04/e91bf4.jpg)

#### 常用作用
RGB是最通用的面向硬件的彩色模型。该模型用于彩色监视器和一大类彩色视频摄像

## HSV颜色
在图像处理中使用较多的是 HSV 颜色空间，它比 RGB 更接近人们对彩色的感知经验。非常直观地表达颜色的色调、鲜艳程度和明暗程度，方便进行颜色的对比。
HSV 表达彩色图像的方式由三个部分组成：
- Hue（色调、色相）
- Saturation（饱和度、色彩纯净度）
- Value（明度）

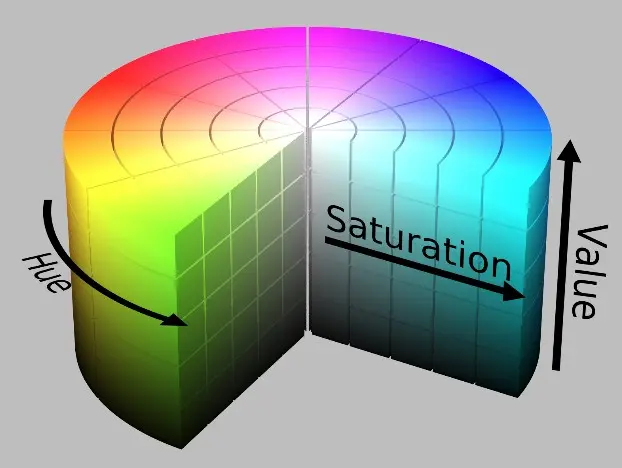

用下面这个圆柱体来表示 HSV 颜色空间，圆柱体的横截面可以看做是一个极坐标系 ，H 用极坐标的极角表示，S 用极坐标的极轴长度表示，V 用圆柱中轴的高度表示。
 ![图片](/uploads/2024-04/40b25c.jpg){width=400px}

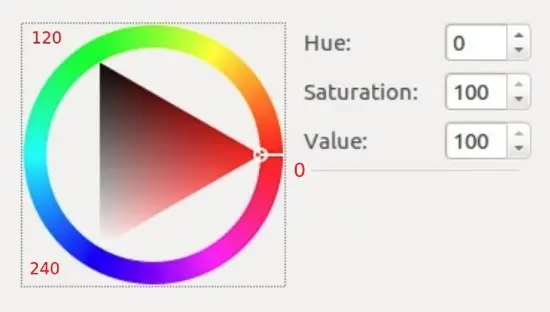

 Hue 用角度度量，取值范围为0～360°，表示色彩信息，即所处的光谱颜色的位置。，表示如下：
  ![图片](/uploads/2024-04/49555a.jpg){width=400px}
  颜色圆环上所有的颜色都是光谱上的颜色，从红色开始按逆时针方向旋转，Hue=0 表示红色，Hue=120 表示绿色，Hue=240 表示蓝色等等。
在 GRB中 颜色由三个值共同决定，比如黄色为即 (255,255,0)；在HSV中，黄色只由一个值决定，Hue=60即可。

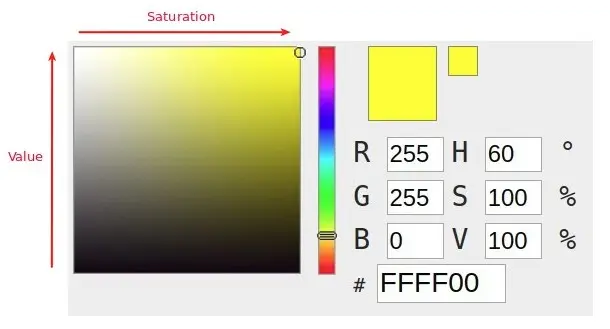

HSV 圆柱体的半边横截面（Hue=60）：
 ![图片](/uploads/2024-04/353fa3.jpg){width=400px}
 其中水平方向表示饱和度，饱和度表示颜色接近光谱色的程度。饱和度越高，说明颜色越深，越接近光谱色饱和度越低，说明颜色越浅，越接近白色。饱和度为0表示纯白色。取值范围为0～100%，值越大，颜色越饱和。

竖直方向表示明度，决定颜色空间中颜色的明暗程度，明度越高，表示颜色越明亮，范围是 0-100%。明度为0表示纯黑色（此时颜色最暗）。

可以通俗理解为：

在Hue一定的情况下，饱和度减小，就是往光谱色中添加白色，光谱色所占的比例也在减小，饱和度减为0，表示光谱色所占的比例为零，导致整个颜色呈现白色。

明度减小，就是往光谱色中添加黑色，光谱色所占的比例也在减小，明度减为0，表示光谱色所占的比例为零，导致整个颜色呈现黑色。

HSV 对用户来说是一种比较直观的颜色模型。我们可以很轻松地得到单一颜色，即指定颜色角H，并让V=S=1，然后通过向其中加入黑色和白色来得到我们需要的颜色。增加黑色可以减小V而S不变，同样增加白色可以减小S而V不变。例如，要得到深蓝色，V=0.4 S=1 H=240度。要得到浅蓝色，V=1 S=0.4 H=240度。

HSV 的拉伸对比度增强就是对 S 和 V 两个分量进行归一化(min-max normalize)即可，H 保持不变。

RGB颜色空间更加面向于工业，而HSV更加面向于用户，大多数做图像识别这一块的都会运用HSV颜色空间，因为HSV颜色空间表达起来更加直观！

## HLS 颜色空间
HLS 和 HSV 比较类似，这里一起介绍。HLS 也有三个分量，hue（色相）、saturation（饱和度）、lightness（亮度）。

HLS 和 HSV 的区别就是最后一个分量不同，HLS 的是 light(亮度)，HSV 的是 value(明度)。可以到这个 网页 尝试一下。

HLS 中的 L 分量为亮度，亮度为100，表示白色，亮度为0，表示黑色；HSV 中的 V 分量为明度，明度为100，表示光谱色，明度为0，表示黑色。

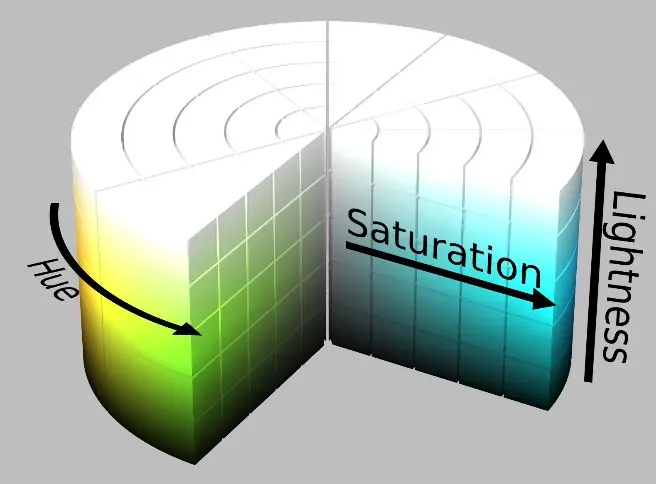

下面是 HLS 颜色空间圆柱体：
 ![图片](/uploads/2024-04/f85e9b.jpg){width=400px}

 提取白色物体时，使用 HLS 更方便，因为 HSV 中的Hue里没有白色，白色需要由S和V共同决定（S=0, V=100）。而在 HLS 中，白色仅由亮度L一个分量决定。所以检测白色时使用 HSL 颜色空间更准确。

## CMY/CMYK颜色空间

CMY是工业印刷采用的颜色空间。C. 青色（Cyan） M. 洋红色（Magenta） Y. 黄色（Yellow） K. 黑色（blacK）。它与RGB对应。青，品红，和黄色是作为红、绿、蓝的互补色光而存，也可以作为颜料的一组三原色。简单的类比RGB来源于是物体发光，而CMY是依据反射光得到的。由于他们是通过从白光中分别减去 RGB 三原色而得到，故常把青、品红和蓝称为三减色。但CMY模型不能产生真正的黑色。故实际应用中我们通常模型中额外加入第四种颜色黑色，用 K 表示。以此 CMY 模型进而提升为CMYK 模，市面上常用的也是CMYK 模型。

由于三原色得不到纯黑色，CMYK则是打印时加上墨色(black ink)，例如青色可以通过蓝色和绿色光相加得到，则白色通过青色时，没有红色分量。底色为白色进行色彩减法可以得到各种颜色。下图显示了CMY色彩混合图
 ![图片](/uploads/2024-04/79e790.jpg)

RGB与CMYK相互转换为：
```
R = 255*(100-C)*(100-K)/10000；
G = 255*(100-M)*(100-K)/10000；
B = 255*(100-Y)*(100-K)/10000；
```

### 主要引用
CMY颜色主要用于 打印、印刷、海报等行业

## YUV 色彩
YUV(亦称YCrCb)是被欧洲电视系统所采用的一种颜色编码方法。采用YUV色彩空间的重要性是它的亮度信号Y和色度信号U、V是分离的。如果只有Y信号分量而没有U、V信号分量，那么这样表示的图像就是黑白灰度图像。彩色电视采用YUV空间正是为了用亮度信号Y解决彩色电视机与黑白电视机的兼容问题，使黑白电视机也能接收彩色电视信号。其中“Y”表示明亮度（Luminance或Luma），也就是灰阶值；而“U”和“V” 表示的则是色度（Chrominance或Chroma，作用是描述影像色彩及饱和度，用于指定像素的颜色。“亮度”是透过RGB输入信号来建立的，方法是将RGB信号的特定部分叠加到一起。“色度”则定义了颜色的两个方面─色调与饱和度，分别用Cr和Cb来表示。其中，Cr反映了RGB输入信号红色部分与RGB信号亮度值之间的差异。而Cb反映的是RGB输入信号蓝色部分与RGB信号亮度值之同的差异。YUV和RGB互相转换的公式如下:

```
  Y = 0.299R + 0.587G + 0.114B
　U = -0.147R - 0.289G + 0.436B
　V = 0.615R - 0.515G - 0.100B
　R = Y + 1.14V
　G = Y - 0.39U - 0.58V
　B = Y + 2.03U
```

## 不同色彩的转换
目前业界主要使用RGB和HSV色彩，其转换公式为

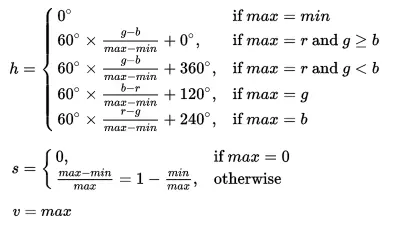

#### RGB转HSV
 ![图片](/uploads/2024-04/6fa416.jpg)

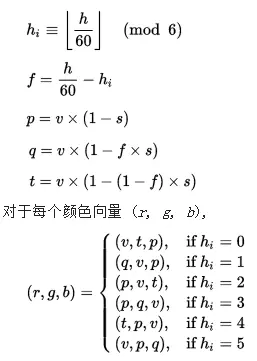

#### HSV转RGB
  ![图片](/uploads/2024-04/017e37.jpg)
