关系的运算与复合关系

## 关系的运算
**2．3．1 关系的并、交、差、补运算**
关系是特殊的集合，因此可以进行并、交、差、补等运算产生新的关系。若 $R \subseteq A \times B, S \subseteq A \times B$ ，则
$R 、 S$ 的并集：$R \bigcup S=\{(a, b) \mid(a, b) \in R$ 或 $(a, b) \in S\}$

$R 、 S$ 的交集：$R \cap S=\{(a, b) \mid(a, b) \in R \wedge(a, b) \in S\}$
$R 、 S$ 的差集：$R-S=\{(a, b) \mid(a, b) \in R \wedge(a, b) \notin S\}$
$R$ 的补集：$\sim R=A \times B-R$
 `例2.19` 设集合 $A=\{a, b, c\}$ ，集合 $B=\{1,2\}, ~ R$ 和 $S$ 均是从 $A$ 到 $B$ 的二元关系，有 $R=\{(a, 1),(b, 2),(c, 1)\}, S=\{(a, 1),(b, 1),(c, 2)\}$ ，则

$$
\begin{aligned}
& R \bigcup S=\{(a, 1),(b, 2),(c, 1),(b, 1),(c, 2)\} \\
& R \cap S=\{(a, 1)\} \\
& R-S=\{(b, 2),(c, 1)\} \\
& \sim R=\{(a, 2),(b, 1),(c, 2)\}
\end{aligned}
$$

因为关系可以用矩阵的形式表示，所以当用矩阵的形式求关系的并、交、差、补运算时，可以用如下形式表示：

$$
\begin{gathered}
\boldsymbol{M}_{R \cup S}=\boldsymbol{M}_R \vee \boldsymbol{M}_S \text { (矩阵的对应分量做逻辑析取运算) } \\
\boldsymbol{M}_{R \cap S}=\boldsymbol{M}_R \wedge \boldsymbol{M}_S \text { (矩阵的对应分量做逻辑合取运算) } \\
\boldsymbol{M}_{R-S}=\boldsymbol{M}_{R \cap \sim S}=\boldsymbol{M}_R \wedge \boldsymbol{M}_{\sim S} \\
\boldsymbol{M}_{\sim R}=\sim \boldsymbol{M}_R \text { (矩阵的对应分量做逻辑非运算) }
\end{gathered}
$$

`例2.20` 对例 2.19 中的关系运算采用矩阵的形式表示。
解：根据题意，关系 $R$ 和 $S$ 的关系矩阵分别表示为：

$$
\boldsymbol{M}_R=\left[\begin{array}{ll}
1 & 0 \\
0 & 1 \\
1 & 0
\end{array}\right], \boldsymbol{M}_S=\left[\begin{array}{ll}
1 & 0 \\
1 & 0 \\
0 & 1
\end{array}\right]
$$

则

$$
\begin{gathered}
\boldsymbol{M}_{R \cup S}=\left[\begin{array}{ll}
1 & 0 \\
1 & 1 \\
1 & 1
\end{array}\right]=\boldsymbol{M}_R \cup \boldsymbol{M}_S \\
\boldsymbol{M}_{R \cap S}=\left[\begin{array}{ll}
1 & 0 \\
0 & 0 \\
0 & 0
\end{array}\right]=\boldsymbol{M}_R \cap \boldsymbol{M}_S \\
\boldsymbol{M}_{R-S}=\left[\begin{array}{ll}
0 & 0 \\
0 & 1 \\
1 & 0
\end{array}\right]=\boldsymbol{M}_R \cap \boldsymbol{M}_{\sim S} \\
\boldsymbol{M}_{\sim R}=\left[\begin{array}{ll}
0 & 1 \\
1 & 0 \\
0 & 1
\end{array}\right]=\boldsymbol{M}_{A \times B-R}=\sim \boldsymbol{M}_R
\end{gathered}
$$

**2．3．2 关系的复合**
关系的复合运算是区别于传统集合运算的两种运算之一。
**定义2．12** 设有 3 个集合 $A, B, C, R \subseteq A \times B, S \subseteq B \times C$ ，则关系

$$
R \circ S=\{(a, c) \mid a \in A \wedge c \in C \wedge \exists b(b \in B \wedge(a, b) \in R \wedge(b, c) \in S)\}
$$

是 $A$ 到 $C$ 的关系，称为 $R$ 和 $S$ 的复合关系。
注意：在复合关系中，$R$ 的值域所属集合一定是 $S$ 的定义域所属集合，否则 $R$ 和 $S$ 不可以进行复合运算。复合运算的结果 $R \circ S$ 的定义域和 $R$ 的定义域同属于集合 $A$ ，值域就是 $S$ 的值域所属集合。

关系复合是关系最重要的一种运算，下面介绍两种方法来求解关系的复合——关系图方法和关系矩阵方法。

`例2.21`设集合 $A=\{1,2,3,4\}, B=\{2,3,4\}, C=\{1,2,3\}, ~ R=\{(2,4)$ ， $(3,3),(4,2)\}, S=\{(2,1),(3,2),(4,3)\}$ ，求 $R \circ S$ 。

解：（1）关系图方法

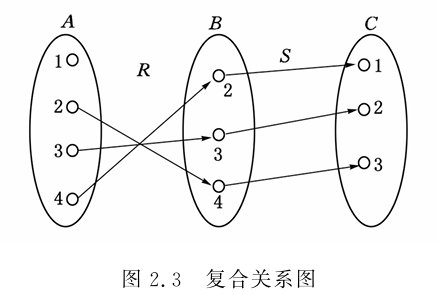

对于关系 $R$ 和 $S$ 的复合关系，可以用图2．3直观表示。

![图片](/uploads/2026-05/4c284c.jpg)

 根据复合关系的定义，得到

$$
R \cdot S=\{(2,3),(3,2),(4,1)\}
$$

（2）关系矩阵方法
根据题意，关系 $R$ 和 $S$ 的关系矩阵分别表示为：

$$
\boldsymbol{M}_R=\left[\begin{array}{lll}
0 & 0 & 0 \\
0 & 0 & 1 \\
0 & 1 & 0 \\
1 & 0 & 0
\end{array}\right], \boldsymbol{M}_S=\left[\begin{array}{lll}
1 & 0 & 0 \\
0 & 1 & 0 \\
0 & 0 & 1
\end{array}\right]
$$

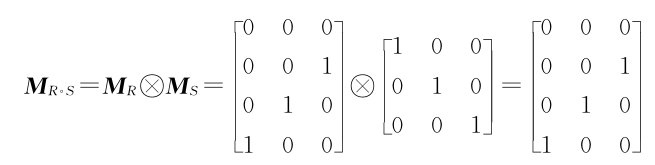

故

![图片](/uploads/2026-05/3f2a83.jpg)

 注意：上式中的 ⊗ 是布尔矩阵乘法。
**定理2．6** 设 $R$ 为定义在集合 $A$ 上的关系，则

$$
R \circ I_A=I_A \circ R=R
$$

该定理很容易由定义证明。关系的复合运算满足结合律，下面的定理证明了这一点。

**定理 2.7** 设 $R, S, T$ 分别表示从 $A$ 到 $B, B$ 到 $C, C$ 到 $D$ 的关系，则有

$$
(R \circ S) \circ T=R \circ(S \circ T)
$$

证明：先证明 $(R \circ S) \circ T \subseteq R \circ(S \circ T)$ 。
设有任意 $(a, d) \in(R \circ S) \circ T$ ，则必存在 $c \in C$ ，使 $(a, c) \in R \circ S,(c, d) \in T$ 。
同时，必存在 $b \in B$ ，使 $(a, b) \in R,(b, c) \in S$ 。
因为 $(b, c) \in S,(c, d) \in T$ ，故必有 $(b, d) \in S \circ T$ 。
同时，因为 $(a, b) \in R,(b, d) \in S \circ T$ ，故必有 $(a, d) \in R \circ(S \circ T)$ 。
由此证明了 $(R \circ S) \circ T \subseteq R \circ(S \circ T)$ 。
可类似证得 $R \circ(S \circ T) \subseteq(R \circ S) \circ T$ 。由此定理得证。
由于关系的复合运算满足结合律，故可以将复合运算中的括号去除，即

$$
(R \circ S) \circ T=R \circ(S \circ T)=R \circ S \circ T
$$

对于某个关系 $R$ ，自己与自己的复合运算是 $R \circ R$ ，可以用 $R^2$ 表示；同理， $R \circ R \circ R$ 可用 $R^3$ 表示。因此，可以用下面的方式来定义关系的幂。

**定义2．13** 设有一个集合 $A$ 上的关系 $R$ ，则 $R^n$ 可定义如下：
（1）$R^0=I_A$ ；
（2）$R^1=R$ ；
（3）$R^{n+1}=R^n \circ R$ 。
由定义，很容易知道

$$
\begin{aligned}
R^m \circ R^n & =R^{m+n} \\
\left(R^m\right)^n & =R^{m \times n}
\end{aligned}
$$

**2．3．3 关系 $\boldsymbol{R}$ 的逆运算**
关系的第二种区别于传统集合的运算为关系的逆运算。以程序调用为例，设某程序 $a$ 可以调用另一程序 $b$ ，因此 $a$ 与 $b$ 有调用关系；反之，程序 $b$ 可以被程序 $a$所调用，因此 $b$ 与 $a$ 有被调用关系。这样就说被调用关系是调用关系的＂逆关系＂。

**定义2．14** 若 $R \subseteq A \times B$ ，则关系

$$
\bar{R}=\{(y, x) \mid(x, y) \in R\}
$$

是集合 $B$ 到集合 $A$ 的关系，称为关系 $R$ 的逆关系。

`例2.22`设集合 $A=\{1,2,3\}, B=\{2,3,4\}, R=\{(1,2),(2,2),(3,4)\}$ ，则其逆关系为 $\bar{R}=\{(2,1),(2,2),(4,3)\}$ 。

一个关系的逆关系可以用图形及矩阵来表示，将关系 $R$ 的关系图中有向边的方向改变后即得逆关系的关系图。

关系的逆运算满足下面的定理。
**定理 2.8** 设 $R$ 和 $S$ 分别是从 $A$ 到 $B 、 B$ 到 $C$ 的关系，则有
（1） $\bar{R}=R$ ；
（2）$\overline{(R \circ S)}=\bar{S} \circ \bar{R}$ 。

## 二元关系
从 $A$ 到 $B$ 的二元关系是 $A \times B$ 的子集。因为关系也是一个集合，所以有关集合的并，交，差，补运算以及相应的性质同样适用于关系。定义二元关系的运算如下。

**定义2．6** 设 $R_1$ 和 $R_2$ 是从 $A$ 到 $B$ 的两个二元关系，对于 $a \in A, b \in B$ ，定义：

$$
\begin{aligned}
& R_1 \cup R_2:(a, b) \in R_1 \cup R_2 \text { 当且仅当 }(a, b) \in R_1 \text { 或 }(a, b) \in R_2 ; \\
& R_1 \cap R_2:(a, b) \in R_1 \cap R_2 \text { 当且仅当 }(a, b) \in R_1 \text { 且 }(a, b) \in R_2 ; \\
& R_1-R_2:(a, b) \in\left(R_1-R_2\right) \text { 当且仅当 }(a, b) \in R_1 \text { 且 }(a, b) \notin R_2^{\prime} ; \\
& \left.\overline{R_1}: a \overline{R_1} b \text { 当且仅当 }(a, b) \notin R_1 \text { (其中 } \overline{R_1}=(A \times B)-R\right)
\end{aligned}
$$

然而，二元关系又是一种特殊的集合，构成关系的元素是有序对。所以下面又定义关系的另一些运算，通过这些运算可以由已知关系产生新的关系。

**逆运算**
对于表 2．1，\｛（李洋，程序设计），（苏展，数学），（王净晶，程序设计），（李洋，政治）， （徐智婷，物理）$\}$ 反映了学生选课情况，而 \｛（程序设计，李洋），（数学，苏展），（程序设计，王净晶），（政治，李洋），（物理，徐智婷）\} 则反映了课程被学生选修的情况。这样通过关系的逆运算，由给定关系产生其逆关系。
**定义2．7** 设 $R$ 是从 $A$ 到 $B$ 的二元关系，则从 $B$ 到 $A$ 的二元关系记为 $R^{-1}$ ，定义为：$R^{-1}=\{(b, a)(a$ ， b）$\in R$ \} 称为 $R$ 的逆关系。

例如，$R=\{(1,2),(2,3),(1,3)\}$ ，则 $R^{-1}=\{(2,1),(3,2),(3,1)\}$ 。
定理 2.1 设 $R, R_1, R_2$ 是从 $A$ 到 $B$ 的二元关系，则
（1）$\left(R^{-1}\right)^{-1}=R_{\circ}$
（2）$\left(R_1 \cup R_2\right)^{-1}=R_1^{-1} \cup R_2{ }^{-1}$ 。
（3）$\left(R_1 \cap R_2\right)^{-1}=R_1^{-1} \cap R_2{ }^{-1}$ 。
（4）$(A \times B)^{-1}=B \times A$ 。
（5）$\varnothing^{-1}=\varnothing$ 。
（6） $\bar{R}^{-1}=\overline{R^{-1}}$ 。
（7）$\left(R_1-R_2\right)^{-1}=R_1^{-1}-R_2^{-1}$ 。
（8）若 $R_1 \subseteq R_2$ 则 $R_1^{-1} \subseteq R_2^{-1}$ 。
证明：（1）$(a, b) \in R \Leftrightarrow(b, a) \in R^{-1} \Leftrightarrow(a, b) \in\left(R^{-1}\right)^{-1}$ ，则 $\left(R^{-1}\right)^{-1}=R$ 。
（2）$(a, b) \in\left(R_1 \cup R_2\right)^{-1} \Leftrightarrow(b, a) \in R_1 \cup R_2 \Leftrightarrow(b, a) \in R_1$ 或者 $(b, a) \in R_2 \Leftrightarrow(a, b) \in R_1^{-1}$ 或者 $(a$ ， b）$\in R_2^{-1} \Leftrightarrow(a, b) \in R_1^{-1} \cup R_2^{-1}$ ；因此 $\left(R_1 \cup R_2\right)^{-1}=R_1^{-1} \cup R_2^{-1}$ 。
（7）因为 $R_1-R_2=R_1 \cap \overline{R_2}$ ，所以 $\left(R_1-R_2\right)^{-1}=\left(R_1 \cap \overline{R_2}\right)^{-1}=R_1^{-1} \cap \overline{R_2}=R_1^{-1} \cap \overline{R_2^{-1}}=R_1^{-1}-$ $R_2{ }^{-1}$ 。

其他留给读者自行证明。
由定理 2.1 的证明可知，因为关系是集合，所以证明关系运算表达式相等可以采用证明集合运算表达式的方法。通过证明左式 $\subseteq$ 右式以及右式 $\subseteq$ 左式，则可以推导出左式 $=$ 右式；或者通过等式的推导来进行证明。

**定理 2.2** 设 $R$ 是 $A$ 上的二元关系，则 $R$ 是对称的当且仅当 $R=R^{-1}$ 。
要证明 $R$ 是对称的，就要根据对称的定义，对于任意的 $(a, b) \in R$ ，证明 $(b, a) \in R$ 成立。证明留作习题。

### 复合运算
先举一个例子，兄妹关系为 $R_1$ ，母子关系为 $R_2$ ，如果 $(a, b) \in R_1,(b, c) \in R_2$ ，也就是说 $a$ 与 $b$ 是兄妹关系，而 $b$ 与 $c$ 有母子关系，则在 $a$ 与 $c$ 之间通过 $b$ 可以建立一种新的关系：舅舅和外甥的关系，这样在 $R_1$ 和 $R_2$ 的基础上建立新的关系称为复合关系，记为 $R_1 \circ R_2$ 。 $a$ 与 $c$ 之间有舅甥关系，记为 $(a, c) \in R_1 \circ R_2$ 。从 $R_1$ 和 $R_2$ 得到 $R_1 \circ R_2$ 的运算称为复合运算。

定义 2.8 设 $R_1$ 是从 $A$ 到 $B$ 的二元关系，$R_2$ 是从 $B$ 到 $C$ 的二元关系，则从 $A$ 到 $C$ 的二元关系记为 $R_1 \circ R_2$ ，定义为：$R_1 \circ R_2=\left\{(a, c) \mid a \in A, c \in C\right.$ ，并且存在 $b \in B$ ，使得 $\left.(a, b) \in R_1,(b, c) \in R_2\right\}$ ，称为 $R_1$ 和 $R_2$ 的复合关系。

**例2．9** 设 $A=\{p, q, r, s\}, B=\{a, b\}, C=\{1,2,3,4\}$ ，且从 $A$ 到 $B$ 的关系 $R_1=\{(p, a),(p, b),(q, b)$ ， $(r, a),(s, a)\}$ ，从 $B$ 到 $C$ 的关系 $R_2=\{(a, 1),(a, 2),(b, 4)\}$ ，则从 $A$ 到 $C$ 的复合关系 $R_1 \circ R_2=\{(p, 1),(p, 2)$ ， $(p, 4),(q, 4),(r, 1),(r, 2),(s, 1),(s, 2)\}$ 。

显然，$R_1$ 和 $R_2$ 复合的前提是 $R_1$ 是从 $A$ 到 $B$ 的二元关系，$R_2$ 是从 $B$ 到 $C$ 的二元关系。如果Ran $R_1 \cap \operatorname{Dom} R_2=\varnothing$ ，则 $R_1 \circ R_2$ 是空关系。

**定理 2.3** 设 $R_1$ 是从 $A$ 到 $B$ 的二元关系，$R_2$ 是从 $B$ 到 $C$ 的二元关系，$R_3$ 是从 $C$ 到 $D$ 的二元关系，则有 $R_1 \circ\left(R_2 \circ R_3\right)=\left(R_1 \circ R_2\right) \circ R_3$（结合律）。

证明：设 $(a, d) \in\left(R_1 \circ R_2\right) \circ R_3$ ，则存在 $c$ 使 $(a, c) \in R_1 \circ R_2,(c, d) \in R_3$ ；因为 $(a, c) \in R_1 \circ R_2$ ，则存在 $b$ 使 $(a, b) \in R_1$ ，且 $(b, c) \in R_2$ ；又由 $(b, c) \in R_2,(c, d) \in R_3$ ，则 $(b, d) \in R_2 \circ R_3$ ；所以 $(a, d) \in$ $R_1 \circ\left(R_2 \circ R_3\right)$ ，由此得到 $\left(R_1 \circ R_2\right) \circ R_3 \subseteq R_1 \circ\left(R_2 \circ R_3\right)$ 。同理可证 $R_1 \circ\left(R_2 \circ R_3\right) \subseteq\left(R_1 \circ R_2\right)$ 。

复合运算不满足交换律，即，在一般情况下，$R_1 \circ R_2 \neq R_2 \circ R_1$ 。
幂运算
设 $R$ 是 $A$ 上的一个二元关系，$R \circ R$ 记为 $R^2, ~ R \circ R \circ R$ 记为 $R^3$ 等，于是我们可以定义 $R$ 的幂运算。
**定义2．9** 设 $R$ 是 $A$ 上的二元关系，$n \in N, R$ 的 $n$ 次幂记为 $R^n$ ，定义如下：
（1）$R^0$ 是 $A$ 上的恒等关系，即 $R^0=\{(a, a) \mid a \in A\}$ ，记为 $I_A ; R^1=R$ 。
（2）$R^{n+1}=R^n \circ R$ 。
定理 2.4 设 $R$ 是 $A$ 上的二元关系，$m, n \in N$ ，则
（1）$R^m \circ R^n=R^{m+n}$
（2）$\left(R^m\right)^n=R^{m n}$
证明留作习题，用归纳法证明。
以上所述由关系的并，交，逆和复合运算得到新的关系都可以用关系矩阵来表示。
设 $A=\left\{a_1, a_2, \ldots, a_n\right\}, B=\left\{b_1, b_2, \ldots, b_m\right\}, ~ R_1$ 和 $R_2$ 都是 $A$ 到 $B$ 的二元关系，$n \times m$ 阶矩阵 $M_{R_1}=\left(x_{i j}\right)$ 和 $M_{R_2}=\left(y_{i j}\right)$ 分别是 $R_1$ 和 $R_2$ 的关系矩阵（关于 $A$ 和 $B$ 中元素次序），那么 $M_{R_1 \cup R_2}=\left(z_{i j}\right)$ ， $M_{R_1 \cap R_2}=\left(w_{i j}\right)$ ，其中 $z_{i j}=x_{i j} \vee y_{i j}, w_{i j}=x_{i j} \wedge y_{i j}$ ，运算规则如下所示。
 ![图片](/uploads/2025-01/6fb9ab.jpg)


 例 2.10 设 $A=\{2,3,4\}, B=\{1,3,5,7\}, R_1=\{(2,3),(2,5),(2,7),(3,5),(3,7),(4,5),(4,7)\}$ ， $R_2=\{(2,5),(3,3),(4,1),(4,7)\}$ 。则 $R_1$ 和 $R_2$ 的关系矩阵以及 $R_1$ 和 $R_2$ 的并和交的关系矩阵如下。

  ![图片](/uploads/2025-01/667d70.jpg)
   ![图片](/uploads/2025-01/82877a.jpg)

   设 $M_R$ 是从 $A$ 到 $B$ 的二元关系 $R$ 的关系矩阵，那么逆关系 $R^{-1}$ 的关系矩阵 $M_{R^{-1}}=M_R^T$ ，其中 $M_R^T$ 是 $M_R$ 的转置矩阵。例 2.10 中 $R_1$ 的逆关系 $R_1^{-1}$ 的关系矩阵为

   ![图片](/uploads/2025-01/4b80e2.jpg)

设 $A=\left\{a_1, a_2, \ldots, a_n\right\}, ~ B=\left\{b_1, b_2, \cdots, b_m\right\}, C=\left\{c_1, c_2, \cdots, c_r\right\}, R_1$ 是 $A$ 到 $B$ 的二元关系，其关系矩阵 $M_{R_1}=\left(x_{i j}\right)$ 是 $n \times m$ 阶矩阵，$R_2$ 是 $B$ 到 $C$ 的二元关系，其关系矩阵 $M_{R_2}=\left(y_{i j}\right)$ 是 $m \times r$ 阶矩阵，则 $R_1$ 和 $R_2$ 的复合关系 $R_1 \circ R_2$ 的关系矩阵 $M_{R_1 \circ R_2}=\left(z_{i j}\right)$ 是 $n \times r$ 阶矩阵。其中

$$
z_{i j}=\sum_{k=1}^m\left(x_{i k} \wedge y_{k j}\right) \quad i=1,2, \cdots, n, j=1,2, \cdots, r 。
$$

下面介绍一种很有实际用途的关系运算——投影运算。

## 投影运算
在关系数据库中，用关系来描述数据时还常常应用投影运算进行数据操作。
定义2．10 设 $R$ 是 $A_1, A_2, \cdots, A_n$ 的 $n$ 元关系，定义 $R$ 在 $A_{i_1}, A_{i_2}, \cdots, A_{i_m}$ 上的投影是一个 $m$ 元关系，它是通过选取 $R$ 中的每个有序 $n$ 元组的第 $i_1$ ，第 $i_2, \cdots$ ，第 $i_m$ 个分量组成有序 $m$ 元组作为 $m$元关系中的元素，这个投影记为 $\Pi_{A_{i_1}, A_{i_2}, \ldots, A_{i_m}}(R)$ 。

例 2.11 设 $R$ 定义如下。
 ![图片](/uploads/2025-01/c8a111.jpg)
 则投影 $\Pi_{A C}(R)$ 如下。
  ![图片](/uploads/2025-01/72b982.jpg)
