方程组数值解：欧拉方法

## 2.4.3 方程组数值解的欧拉方法
本章前几节对一些具体的一阶二维微分方程组进行定性分析时，其关键是绘出相平面上的轨线及 $x(t)$ 图像与 $y(t)$ 图像．除了一些特例（如线段、圆、椭圆等）可以用解析方法证明外，一般需运用计算机进行数值模拟。本节介绍一阶二维微分方程组的欧拉方法，并简要说明数值逼近轨线、 $x(t)$ 数值逼近图像及 $y(t)$ 数值逼近图像的描绘方法．

### 1．欧拉方法的导出
讨论一阶二维自治微分方程组

$$
\left\{\begin{array}{l}
\frac{d x}{d t}=f(x, y) \\
\frac{d y}{d t}=g(x, y) \\
x\left(t_0\right)=x_0, y\left(t_0\right)=y_0
\end{array}\right. ...(2.50)
$$

其向量形式为

$$
\left\{\begin{array}{l}
\frac{d Y }{d t}= F ( Y ) \\
Y \left(t_0\right)= Y _0
\end{array}\right. ...(2.51)
$$

其中， $Y =(x, y), \frac{ d Y }{ d t}=\left(\frac{ d x}{d t}, \frac{d y}{d t}\right)$ 且 $Y _0=\left(x_0, y_0\right), F ( Y )=(f(x, y), g(x, y))$ ．向量值函数 $F ( Y )$ 在方程组（2．51）的相平面上生成一个向量场，使得方程组（2．51）解的轨线上每点的切向量恰好等于向量场在该点的向量，或者说，轨线上动点 $(x(t), y(t))$的速度向量恰好为 $F (x(t), y(t))$ ．

**下面由解的几何特征导出欧拉方法逼近程序**．
在向量场中，给出初始点 $\left(x_0, y_0\right)$ ．首先取定时间 $t$ 的增长步长 $\Delta t$ ，因 $F \left(x_0, y_0\right)$为通过点 $\left(x_0, y_0\right)$ 轨线在该点的切向量，当时间 $t$ 从 $t_0$ 增加到 $t_0+\Delta t$ 时，动点

$\left(x_0, y_0\right)$ 以速度 $F \left(x_0, y_0\right)$ 运动到 $\left(x_1, y_1\right)$ ，于是有

$$
\left(x_1, y_1\right)=\left(x_0, y_0\right)+\Delta t F \left(x_0, y_0\right)
$$

或

$$
\left\{\begin{array}{l}
x_1=x_0+f\left(x_0, y_0\right) \Delta t \\
y_1=y_0+g\left(x_0, y_0\right) \Delta t
\end{array}\right.
$$

将 $\left(x_1, y_1\right)$ 作为逼近轨线上的点，动点在该点的速度向量为 $F \left(x_1, y_1\right)$ ．逼近的第二步为

$$
\left(x_2, y_2\right)=\left(x_1, y_1\right)+\Delta t F \left(x_1, y_1\right)
$$

或者

$$
\left\{\begin{array}{l}
x_2=x_1+f\left(x_1, y_1\right) \Delta t \\
y_2=y_1+g\left(x_1, y_1\right) \Delta t
\end{array}\right.
$$
如此下去，即可得到欧拉方法逼近程序

$$
\left\{\begin{array}{l}
x_{k+1}=x_k+f\left(x_k, y_k\right) \Delta t, \\
y_{k+1}=y_k+g\left(x_k, y_k\right) \Delta t, \quad k=0,1, \cdots, n .
\end{array}\right. ...(2.52)
$$

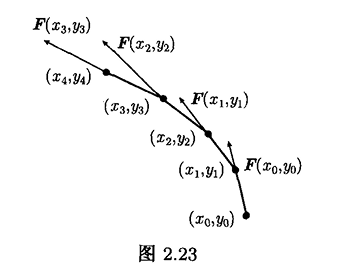

在具体应用中，步长 $\Delta t$ 应选得足够小。由欧拉方法逼近程序可以得到方程组的逼近轨线（图 2．23）、 $x(t)$ 逼近图像及 $y(t)$ 逼近图像．
 ![图片](/uploads/2025-06/bb62ff.jpg)

 ### 2. Van der Pol 方程的逼近轨线
讨论 Van der Pol 方程

$$
\frac{d^2 x}{d t^2}-\left(1-x^2\right) \frac{d x}{d t}+x=0 ...(2.53)
$$

为求其数值解，将其化为一阶方程组

$$
\left\{\begin{array}{l}
\frac{d x}{d t}=y \\
\frac{d y}{d t}=-x+\left(1-x^2\right) y
\end{array}\right. ...(2.54)
$$

首先，设初始条件 $\left(x_0, y_0\right)=(1,1)$ ，步长 $\Delta t=0.25, n=3$ ．为画出方程组 $(2.54)$ 的逼近轨线，计算逼近点（精确到小数点后两位）

$$
F (x, y)=\left(y,-x+\left(1-x^2\right) y\right)
$$

（1）$F(1,1)=(1,-1)$ ，

$$
\left(x_1, y_1\right)=(1,1)+0.25(1,-1)=(1.25,0.75)
$$

（2）$F(1.25,0.75)=(0.75,-1.67)$ ，

$$
\left(x_2, y_2\right)=(1.25,0.75)+0.25(0.75,-1.67)=(1.44,0.33)
$$

（3）$F(1.44,0.33)=(0.33,-1.79)$ ，

$$
\left(x_3, y_3\right)=(1.44,0.33)+0.25(0.33,-1.79)=(1.52,-0.16)
$$

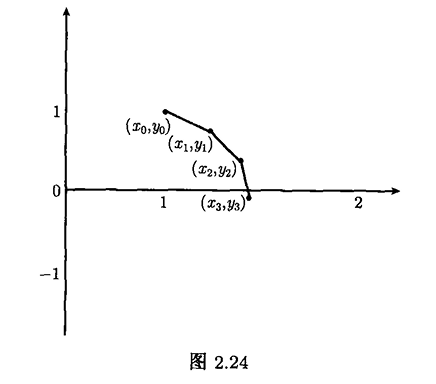

下面在相平面上画出三段逼近轨线（图 2．24）．
 ![图片](/uploads/2025-06/858dcf.jpg)
  ![图片](/uploads/2025-06/ce6e31.jpg)

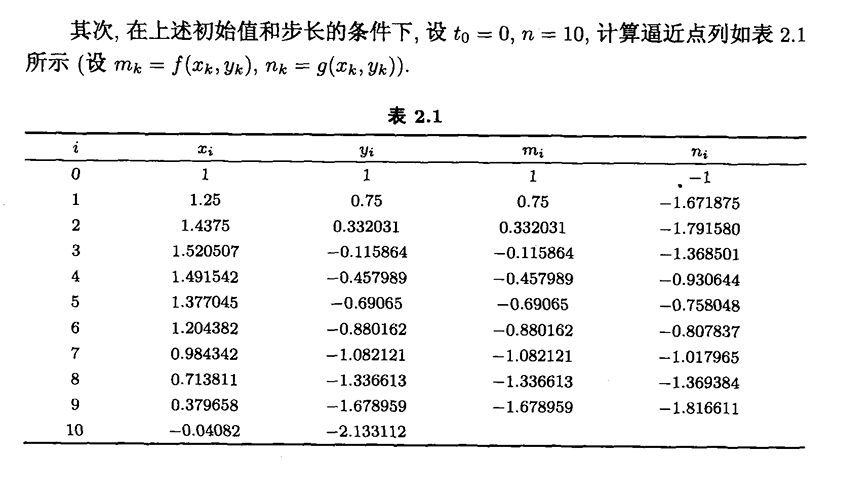

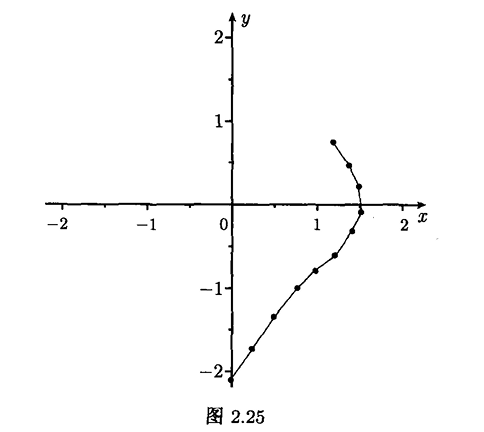

  下面根据表 2.1 分别绘出 10 段逼近轨线（图 2．25）．

   ![图片](/uploads/2025-06/28c86f.jpg)

  当然，为了使逼近解更接近真实解，需选足够小的步长及足够多的节点，进一步的内容将在后继课程计算方法中介绍。

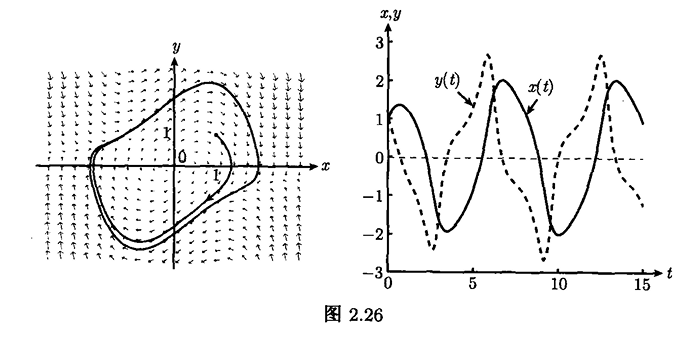

最后，应用计算机数值模拟 Van der Pol 方程在相平面上的轨线、在 $t x$ 平面中的 $x(t)$ 图像以及在 $t y$ 平面上的 $y(t)$ 图像（图 2．26）．

![图片](/uploads/2025-06/423255.jpg)
