## 什么是二极管？

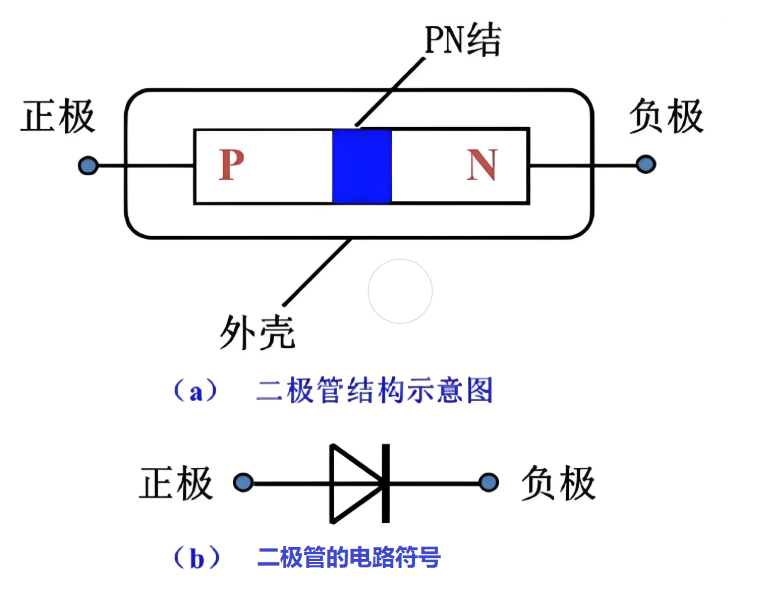

二极管是用半导体材料制成的一种电子器件。二极管有正极和负极两个电极，**二极管的导通和截止，则相当于开关的接通与断开**。**二极管具有单向导电性能**, 导通时电流方向是由正极通过管子流向负极。

![图片](/uploads/2025-06/95e41e.jpg)

> **二极管具有单向导电性是重要功能**

## 二极管分类有哪些？
二极管是一种具有两个端点的电子元件，根据其制作材料、特性和用途，可以分为多种类型。

按材料分类：根据所用半导体材料（（硅、硒、错等）的不同进行分类，包括鍺二极管、硅二极管、砷化镓二极管等。

按用途分类：二极管的用途多样，因此也可以按照整流二极管、检波二极管、稳压二极管、变象二极管、光电二极管、 开关二极管等用途进行分类。

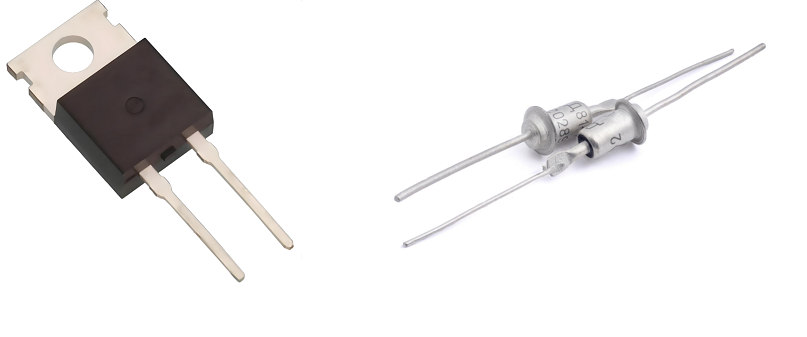

下图显示常见的实体二极管图片
 ![图片](/uploads/2025-06/2ceb47.jpg){width=400px}


 ## 三极管

什么是三极管？ 也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件，具有电流放大作用，是电子电路的核心元件，也用作无触点开夹。

>**三极管具体信号放大、电流放大、电压放大、功率放大的作用。**

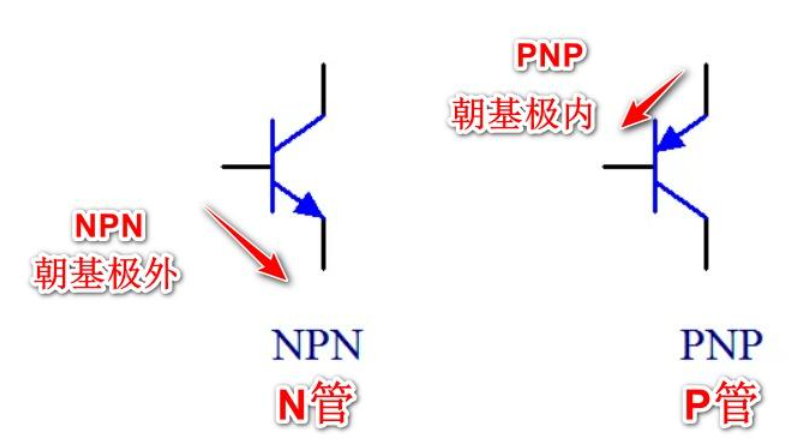

三极管分为NPN和PNP两种，如图，箭头朝外是NPN，箭头朝内是PNP，这个一般看多了就记住了。

![图片](/uploads/2025-06/e37627.jpg){width=400px}

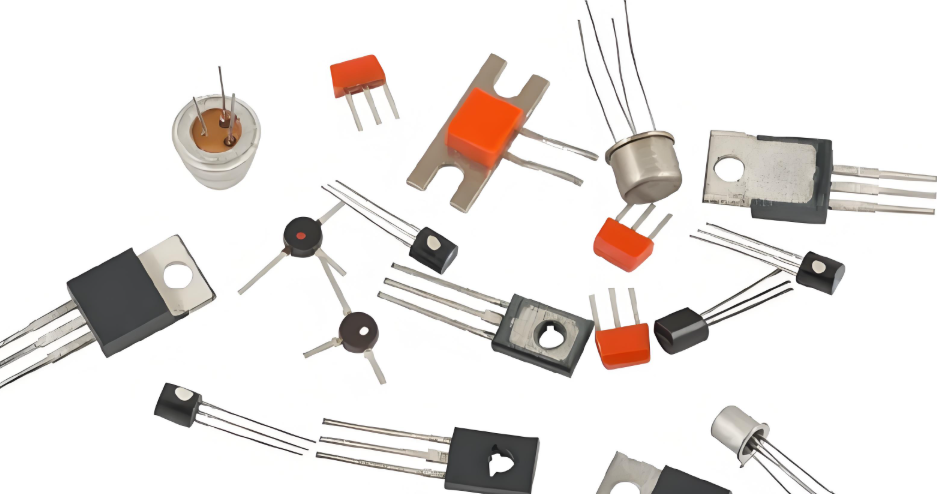

下图是三极管的实物图

![图片](/uploads/2025-06/b50825.jpg){width=400px}

## 三极管判断方法

![图片](/uploads/2025-06/826533.jpg)

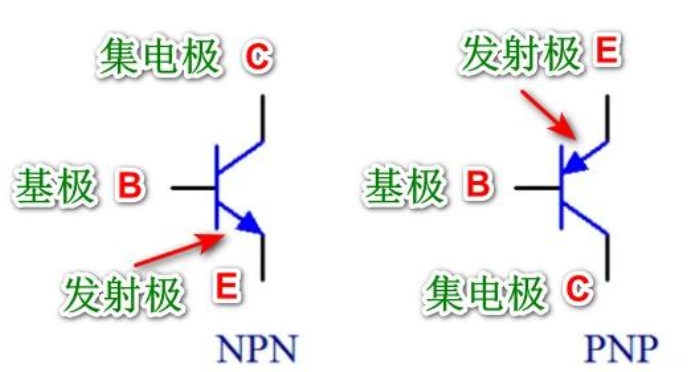

 如上图，不管是N管还是P管，基极一眼就能看出不用判断，中间的就是基极B（base）。
然后判断发射极，带箭头的就是发射极E（emitter）。
最后判断集电极，不带箭头的就是集电极C（collector）。
所以判断三极的关键就是通过箭头来判断发射极，口诀就是“射箭”。这个口诀也不用我展开解释了吧，见名知义。

## 三极管的控制逻辑

先给出结论，结论就是：

NPN（N管），基极B给高电平，CE导通。
PNP（P管），基极B给低电平，CE导。

三极管在电路中最常用作开关。用作开关时的工作原理：

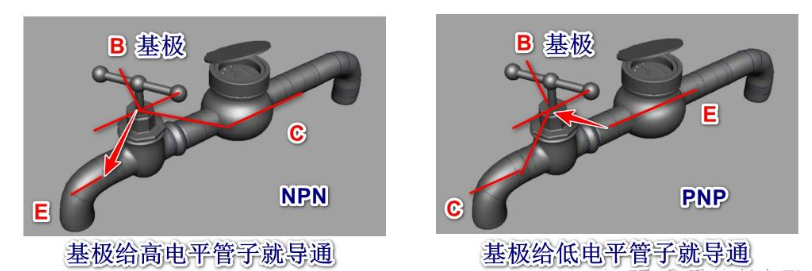

基极是控制端，根据三极管种类是NPN还是PNP，来给基极高电平或者低电平，那么三极管的CE两极就会导通。三极管的工作原理类似于水龙头控制水管通断。

![图片](/uploads/2025-06/d36bf6.jpg)

 这里的高低电平就是B相对与E的电压。

B>E那就是高电平，B<E那就是低电平。

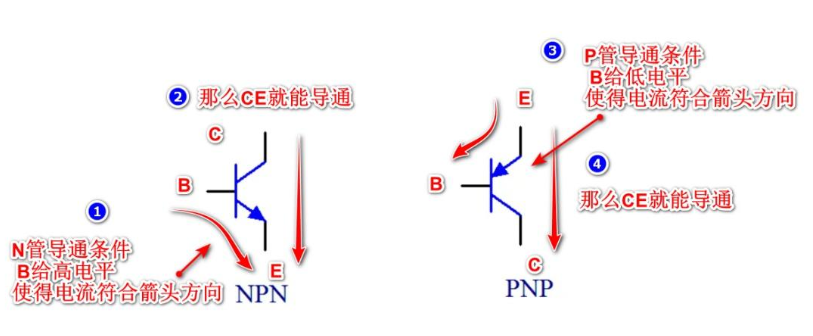

其实三极管原理图符号的箭头方向就是导通的条件，只要箭头满足BE电压大小关系（见下图），也就是前面给出的结论：NPN（N管）基极给高电平，管子导通。PNP（P管）基极给低电平，管子导通。

![图片](/uploads/2025-06/e232ca.jpg)


  考虑到本篇文章受众是硬件新手，所以不考虑0.7V的BE压降,实际是B大于E 0.7V以上是高电平，B小于E 0.7V以上才是低电平。这里的0.7V是三级管制造工艺导致的压降。这个知道就好。

还有一点要注意一下，课本上说三极管是流控器件，导通关断是受基极电流控制，基极有电流，那么管子就能打开。

但是这篇文章为什么用电压判断？

其实因为BE之间电压达到了0.7V以上，那么基极就有电流（虽然不够严谨，但是我都是这么做）。所以平时通常用电压去判断三极管导通状态。
