特殊平面空间(平环、莫比乌斯带、Klein瓶)

**商空间与闭曲面**

本章中，我们要讨论一类特殊的拓扑空间：闭曲面，它是拓扑学（特别是代数拓扑学和低维拓扑学）中最重要的研究对象之一，也常在许多别的数学分支中出现．我们将讨论闭曲面的拓扑分类问题．

商空间概念给出了一种从已有拓扑空间构造新空间的方法．这种方法在代数拓扑学中是很有用的．它也将是本章研究闭曲面时所用的主要方法．

## 几个常见曲面

在曲面中，除了平面 $\boldsymbol{E}^2$ 和球面 $S^2$ 外，最常见的是平环、 Möbius 带、环面、Klein 瓶和射影平面。它们都可以用矩形面块经过粘合而得到．

### 1.1 平环和 Möbius 带

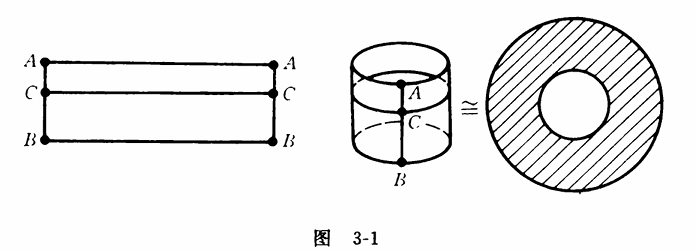

把矩形面块弯曲并将两侧边粘接，得到一截圆柱面（图3－1）．

![图片](/uploads/2026-01/c93fd0.jpg)

 它同胚于平面上由两个同心圆所夹的环带，因此拓扑上称它为**平环**．确切地说，平环是一个拓扑等价类中诸空间的统称，不论这个空间确实是一环带，还是圆柱面或其他形状，也不管它的大小，只要属于该拓扑等价类，都称作平环。

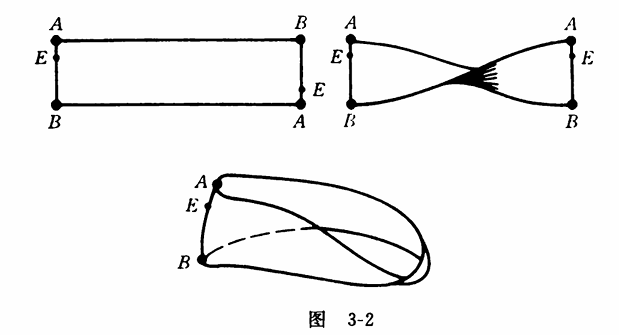

制造平环时，只要将矩形弯曲而不要拧转，因此矩形两侧边上同高度的点相粘合．图 3－1 中，矩形两侧标相同文字的点表示要粘合在一起的．如果先将矩形拧转 $180^{\circ}$ ，再将两侧边粘接（如图3－2所示），所得空间就是著名的 Möbius 带．

![图片](/uploads/2026-01/feb728.jpg)

 从直观上看，Möbius 带与平环有许多不同之处．首先，平环的边界是两条封闭曲线，它们分别由原矩形的上下边将两端点粘合而得到；而制造 Möbius 带时，原矩形上边的两端与下边两端粘合，连成一条曲线，因此 Möbius 带的边界是一条封闭曲线。其次，平环是双侧的，Möbius 带是单侧的．当然，局面地看，Möbius 带上每一点附近的面块有两个侧向，但从整体上看，这两侧是连成一片的，从某一点的一侧在带上移动可以到达该点的另一侧，中间不用翻越边界．在平环上这是做不到的．还有，沿平环的中线割开可将平环分割成两个平环，而沿 Möbius 带的中线割开得到的还是连通的一条带子（请读者说明这是一个平环）。以上的差别，从直观上说明了平环与 Möbius 带不同胚．以后会严格证明它们是不同胚的．

### 1.2 环面和 Klein 瓶

环面和 Klein 瓶都可以用一截圆柱面（平环）将两个截口互相粘接而得到。

![图片](/uploads/2026-01/1fcd6f.jpg)

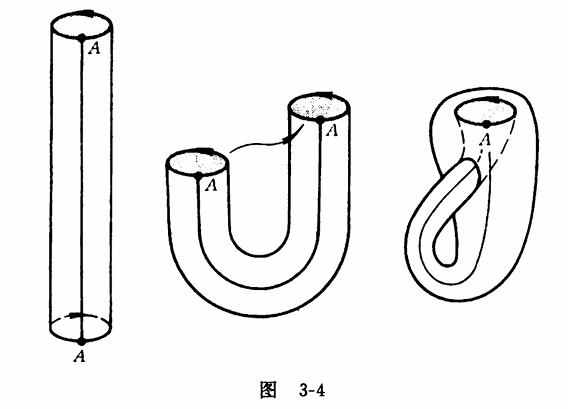

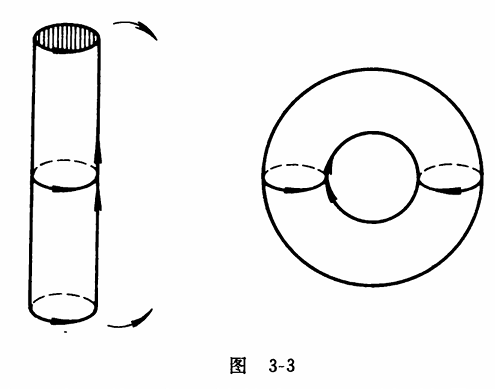

 如果每一直母线段的两端粘合，所得到的是环面（图3－3），两个截口是以相同的方向相粘接的．如果让两个截口方向相反地粘
  ![图片](/uploads/2026-01/ad7158.jpg)

  接，则得到 Klein 瓶（图 3－4）．要实现这样的粘接，必须将圆柱面弯曲后，把一端穿过管壁进入管内与另一端相接．在3维空间中这是做不到的，因为在进入管内之处必然要相交．但在 4 维空间中可以实现（让相交点的第四个坐标不同，从而把它们分开）。

Klein 瓶也是单侧的（图 3－4），以后要证明它与环面不同胚．

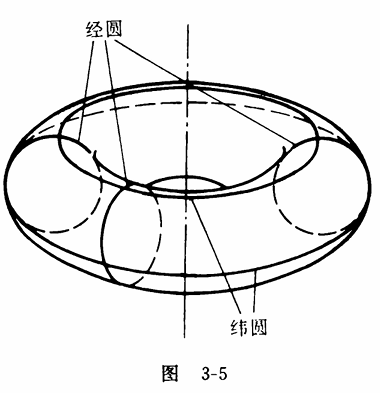

环面是一种常见曲面．各种轮胎的表面是环面；圆周绕着与它共面但相离的轴线旋转得到环面（图3－5），称此圆周上的点旋出的圆为**纬圆**，以轴线为界的半平面与环面的交线称为**经圆**；$S^1 \times S^1$ 是环面（ $\S 2$ 习题 6）．一般地记 $T^n=S^1 \times \cdots \times S^1$ ，称为 $n$维环面。这里讨论的是2维环面 $T^2$ 。

![图片](/uploads/2026-01/ef4094.jpg)

 和平环一样，环面和其他曲面都是一个拓扑等价类中空间的统称．

### 1.3 射影平面

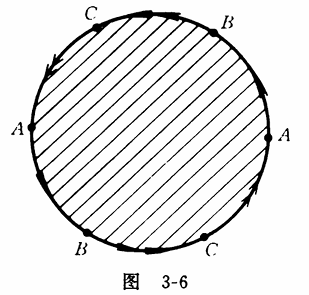

射影平面记作 $P^2$ ，它是射影几何学中的概念．拓扑学中，有几种描述它的方法，其中之一是把圆盘 $D^2$（它同胚于矩形面块）的边界 $S^1$ 上每一对对径点（同一直径的两个端点）粘合，得到射影平面（图3－6）。

![图片](/uploads/2026-01/f49bd3.jpg)

这种粘接直观上就不好理解了，在 3 维欧氏空间中是做不到的，在4维空间中能实现，但也不好想象．我们将在后面说清楚它。

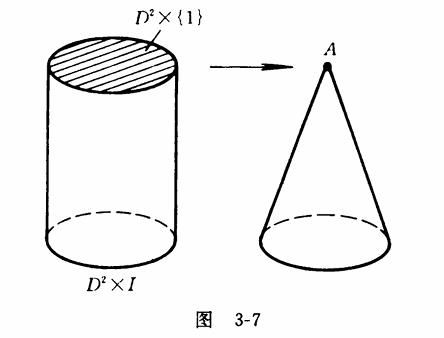

用＂粘合＂方法制造新拓扑空间是拓扑学中常用的一种方法．还有许多更复杂的＂粘合＂，凭直观是不好接受的．例如，把圆盘 $D^2$ 与 $I$ 的乘积空间 $D^2 \times I$ 的一端（子集 $D^2 \times\{1\}$ ）捏为一点，得到的空间的直观形象是一个圆锥体（图3－7）．

![图片](/uploads/2026-01/cb0556.jpg)

 如果用一般拓扑空间 $X$代替 $D^2$ ，得到的空间是什么？又如把环面上的一个经圆和一个纬圆捏在一起成一个点，又会得到什么空间？这些问题都不能靠直观来回答。

从拓扑学的观点来说，需要有一种描述粘合所得到的新空间 （不论它在直观上能否接受）的拓扑的方法．这就是下一节要解决的问题．

## 视频解读

## 解读莫比乌斯环

**莫比乌斯环**（Möbius strip）是拓扑学中经典的**单侧、单一边界**曲面，由德国数学家莫比乌斯与约翰·李斯丁于1858年独立发现。它可将一条长纸带扭转180°后首尾粘接而成，核心特性与应用如下：

### 核心定义与特性
- **单侧性**：任一点画线不跨越边缘可覆盖整个表面，无需区分“正反”。
- **单一边界**：仅有一条连续闭合边界，剪开后长度加倍而非分离为二。
- **不可定向性**：沿环面绕行一周，法向量方向会反向，是其拓扑本质。
- **剪切实验**：沿中线剪开得一个两倍长、360°扭转的双侧环；沿三等分线剪开得一大一小两个嵌套莫比乌斯环。

### 制作与简单实验
1. 准备一条长纸带（约5:1长宽）。
2. 一端保持水平，另一端扭转180°后对齐粘接。
3. 验证：用笔沿线画一圈，会回到起点且覆盖整个“单面”；用手触摸，无法找到仅属于“反面”的区域。

### 常见应用与象征
- **工程与机械**：传送带、色带设计成莫比乌斯结构，磨损均匀，寿命可延长近一倍。
- **环保与标识**：全球通用的**回收标志**由其变形而来，象征循环再生。
- **建筑与艺术**：长沙龙王港新桥、游乐园过山车轨道等常以此为原型，兼具结构美与无限循环意象。
- **象征意义**：常被赋予永恒、无限、统一对立概念的寓意，广泛用于设计与哲学表达。

## 莫比乌斯环真正的意义
不只是一个好玩的纸圈，它是**数学、哲学、爱情、世界观**四层含义，我用最简单好懂的话讲清楚。

## 1. 数学意义：颠覆常识的拓扑学
我们平时世界：**正面、反面；里面、外面；左边、右边**都是分开的。
莫比乌斯环告诉人类：
**世界不一定有正反、内外、方向。**

它只有**一个面、一条边**。
你顺着走，永远走不到尽头，也不用翻面，就能走遍整个环。
→ 它证明了：**不可定向空间是真实存在的**，直接改变了人类对空间、维度、几何的理解。

---

## 2. 哲学意义：对立统一、无限循环
最核心的寓意：
**对立面本是一体，没有绝对的分界。**

- 正=反
- 始=终
- 生=死
- 黑暗=光明
- 开始就是结束，结束就是开始

走到尽头，就是起点。
不存在绝对的彼岸，不存在绝对的反面。
很多人用它理解命运、轮回、因果。

---

## 3. 爱情意义（最流行）
为什么情侣都喜欢莫比乌斯环？
- 普通戒指：有正面反面，分开两面
- 莫比乌斯环：**只有一面**
寓意：
**我们没有彼此，只有一体；没有分离，只有永恒。**

起点是你，终点也是你，循环往复，永不分离。
没有正反面，就没有背对背，永远相拥。

---

## 4. 现实科学意义
不是玄学，是真有用：
- 打印机色带做成莫比乌斯环，**两面一起磨损，寿命翻倍**
- 传送带、录音磁带同理
- 回收标志♻️就是简化莫比乌斯环：**循环再生，无尽往复**

物理、工程、计算机拓扑空间都在用它。

一句话总结全部意义
莫比乌斯环：**打破正反界限，起点即是终点，循环永不结束，对立本是一体。**

它是数学里最美的悖论，也是人类对**永恒、轮回、相爱、世界本质**最温柔的想象。

## 克莱因瓶
**克莱因瓶**是一个在数学（特别是拓扑学）中非常重要的概念。它由德国数学家菲利克斯·克莱因在1882年构想并命名。

简单来说，克莱因瓶是一个**没有边界的、不可定向的闭合曲面**。如果你需要一个直观的类比，可以想想莫比乌斯环，克莱因瓶就像是莫比乌斯环在更高维度上的延伸。

下面从几个关键角度来理解它：

---

### 1. 直观理解：一个“瓶子”的构建

想象一下如何“制造”一个克莱因瓶：

1.  先拿一个圆柱体（像一节水管）。
2.  把圆柱体的一端弯曲，伸进圆柱体的内部。
3.  然后把这一端从内部“穿”出来，并和另一端的开口边缘粘合在一起。

这个描述听起来很矛盾，因为在我们熟悉的三维空间里，要让一端穿过自身的壁而不撕裂表面，**必须穿过自身**，从而产生一个破口或交叉。但拓扑学关心的不是“穿过”这个物理动作，而是**最终的连接方式**。

**关键点：** 真正的克莱因瓶在数学上是一个**四维空间**中的曲面。我们能在三维空间中画出的所有“克莱因瓶”图片（比如常见的那个像花瓶带个弯曲细颈的图形），都只是它在三维空间的**投影**，这个投影必然带有**自交**（自己穿透了自己）。在完美的四维克莱因瓶里，它没有自交，内部和外部是连通的。

### 2. 核心特性

-   **没有内部和外部之分**：这是克莱因瓶最著名的特性。如果你在瓶子里“倒水”，水会沿着曲面流遍整个瓶子，最后从“外面”流出来，因为内外是同一个连通的空间。它就像球面（有明确内外）的彻底反面。

-   **不可定向**：在克莱因瓶表面，你无法定义一致的“左手”和“右手”方向。想象一个小人从瓶外某点出发，沿着曲面走一圈回到原点，会发现自己的左手变成了右手（这和莫比乌斯环的特性一样）。

-   **只有一个面**：和莫比乌斯环一样，克莱因瓶没有正反面之分。沿着它的表面可以一路从“外面”走到“里面”再走回来。

-   **没有边界**：它是一个闭合的曲面，没有边缘，就像球面或甜甜圈（环面）的表面一样。

### 3. 数学定义与关联

-   **不可定向亏格**：对可定向曲面（如球面、环面）我们用“把手数”来描述复杂度。对不可定向曲面，用“交叉帽数”。克莱因瓶的交叉帽数为2。

-   **欧拉示性数**：这是一个非常重要的拓扑不变量。克莱因瓶的欧拉示性数 **χ = 0**。作为对比：球面 χ=2，环面 χ=0。

-   **与环面的关系**：克莱因瓶可以看作是把两个莫比乌斯环沿着它们唯一的边界粘合起来得到的。它也可以看作是一个“交叉帽”的连通和。

-   **与射影平面的关系**：实射影平面（另一个不可定向曲面）的欧拉示性数是1。克莱因瓶可以看作两个射影平面的连通和（χ = 1+1-2 = 0）。

### 4. 常见误解澄清

-   **误解1：克莱因瓶是一个可以装水的容器。**
    **澄清**：在数学的理想模型中，它不是容器，因为内外连通，没有“内部空间”这个概念。任何你倒进去的液体都会流遍整个曲面并漏出来。

-   **误解2：物理世界中可以制造出克莱因瓶。**
    **澄清**：不可能。我们只能制造出它的三维近似模型（带有自交的“自交克莱因瓶”）。真正的克莱因瓶需要**第四维度**来容纳它的管子在不穿透自身的情况下回到起点。

-   **误解3：克莱因瓶就是一个奇怪的瓶子形状。**
    **澄清**：它是一个**二维曲面**，只不过它需要嵌入四维空间才能不自我交叉。它的“厚度”只是为了可视化，本身没有体积。

### 5. 为什么它很重要？

克莱因瓶不是一个纯粹的数学游戏。它在以下领域有重要意义：

-   **拓扑学教学**：作为展示“不可定向性”和“嵌入性”概念的经典范例，与莫比乌斯环、环面同等重要。
-   **几何与理论物理**：在一些物理理论（如宇宙学模型、场论）中，时空的拓扑结构可能是非平凡的，克莱因瓶提供了一种特殊的拓扑可能性。
-   **计算机图形学**：在生成非真实感曲面或特殊纹理映射时，会用到克莱因瓶的拓扑结构。
-   **艺术与设计**：因其优雅和矛盾的美感，常被用作雕塑、装置艺术和视觉错觉的灵感来源。

### 总结对比

| 特性 | 球面 | 环面（甜甜圈） | 莫比乌斯环 | **克莱因瓶** |
| :--- | :--- | :--- | :--- | :--- |
| 是否有边界 | 无 | 无 | **有（一个）** | **无** |
| 可定向性 | 可定向 | 可定向 | **不可定向** | **不可定向** |
| 内外之分 | 有 | 有 | 无（单面） | **无** |
| 欧拉示性数 | 2 | 0 | 0 | **0** |
| 三维中可否无自交 | 可以 | 可以 | 可以（但无边界？） | **不可以** |

## 如何理解射影平面

我们用两个最生活化的场景来理解**射影平面**。它其实就是一个“把平行线也强制相交”的世界。

### 1. 核心概念：所有的线都要交一次
在普通的纸上（欧几里得平面），你画两条平行线，它们永远不相交。
但在**射影平面**里，我们给这个世界加了一条**“看不见的地平线”**。

- **通俗理解**：想象你站在笔直的铁轨上看远方。
- **现实情况**：两条铁轨在远处看起来**交汇**在了地平线上的一点。
- **射影平面的规则**：将这“地平线上的交汇点”视为真实存在的点。
  - **结果**：任何两条直线，不管原本是不是平行的，**都必须交于一点**。再也没有“永不相交”的平行线了。
  - 这就把平面“补全”成了一个封闭的系统。

### 2. 最神奇的形状：克莱因瓶的“亲戚”
射影平面最著名的样子，是一个**无法在三维空间里不“穿过”自己而存在的物体**。

#### 直观模型：吃豆人圆盘
想象一个普通的圆形饼干（圆盘）：
- **规则**：你把饼干的**边缘圆周**对折起来。
- **特殊操作**：对折时，**左边的端点要和右边反方向的点粘在一起**。
  - 就像一个无限循环的迷宫：你从左边边界冲出去，会瞬间从右边边界的对应位置钻回来，而且方向是颠倒的。

#### 物理图像：罗马曲面
虽然它很难画出来，但在现实中，我们可以用**罗马曲面 (Roman Surface)** 来近似它的形状。
- 它看起来像一个**三角形的气球**，三条边向外鼓，但中间有**交叉点**。
- 这个“交叉点”就是它在三维空间里为了现身而不得不做出的**牺牲**（它必须穿过自己）。

### 制作方法
射影平面，通常记作 ℝP²，可以理解为：在通常的欧几里得平面（比如一张无限大的纸）上，加入“无穷远”的概念，并把这些无穷远点巧妙地连接起来，形成一个封闭的、没有边界的曲面。

更具体的构造方法（这是理解它的关键）：
取一个圆盘（像一个披萨饼）。
将其边界（圆周）上的每一个直径对径点（正好相对的两个点）粘合在一起。
想象一下：圆周上的每一个点，都要和它正对面的那个点看作是同一个点。
你无法在三维空间中不撕裂圆盘而完成这个操作，必然会产生自交。所以，真正的射影平面也像克莱因瓶一样，是四维空间中的曲面。
