周期函数的拉普拉斯变换

## 周期函数的拉普拉斯变换
周期函数的拉普拉斯变换有一个非常简洁的结论，关键点在于**利用一个周期内的积分来替代整个无穷区间的积分**。

设 $ f(t) $是周期为 $ T $的函数（即 $ f(t+T) = f(t) $），且在一个周期内分段连续，则：

$$
\boxed{\mathcal{L}\{f(t)\} = \frac{1}{1 - e^{-sT}} \int_{0}^{T} f(t) e^{-st} \, dt}
$$

证明：推导逻辑很简单，就是把无穷积分拆成无数个周期相加：

1. **按周期拆分积分**
   $$
   \int_{0}^{\infty} f(t)e^{-st}dt = \int_{0}^{T} f e^{-st}dt + \int_{T}^{2T} f e^{-st}dt + \int_{2T}^{3T} f e^{-st}dt + \cdots
   $$

2. **变量代换利用周期性**
   对于第 $ n $个区间 $ [nT, (n+1)T] $，令 $ t = \tau + nT $（其中 $ \tau \in [0, T] $）：
   $$
   f(\tau + nT) = f(\tau), \quad e^{-s(\tau + nT)} = e^{-s\tau} \cdot e^{-snT}
   $$
   积分变为：
   $$
   e^{-snT} \int_{0}^{T} f(\tau) e^{-s\tau} d\tau
   $$

3. **提出公共因子，构造等比级数**
   总变换为：
   $$
   \left( \int_{0}^{T} f(t)e^{-st}dt \right) \cdot \left( 1 + e^{-sT} + e^{-2sT} + \cdots \right)
   $$
   括号里是公比为 $ e^{-sT} $的等比级数，收敛到 $ \frac{1}{1 - e^{-sT}} $。

 证毕。

### 关键解释
 - **分母 $ 1 - e^{-sT} $的物理意义**：它代表了“记忆”或“延迟叠加”效应。每过一个周期 $ T $，信号重复一次，在复频域表现为乘以衰减因子 $ e^{-sT} $并累加。
- **收敛条件**：这要求 $ \text{Re}(s) > 0 $以让级数收敛。这也解释了为什么**周期信号通常只有单边拉普拉斯变换**，而傅里叶变换（$ s = j\omega $）因为不衰减，处理周期函数时需要引入冲激函数 $ \delta $。

## 理解：周期函数拉普拉斯变换公式

**比喻一：吃包子**
### 1. 核心思想：吃包子循环
想象你在吃包子，每个包子都**完全一样**（这就是周期函数）。
- **第一周期**：你先吃第1个包子。这个过程叫「计算第一周期的积分」。
- **后面的周期**：你吃完第1个，接着吃第2个、第3个……无限吃下去。
- **拉普拉斯变换**：就是把你吃所有包子的“总胃口”加起来。

### 2. 公式原理：等比数列
因为每个包子一模一样，你吃第2个包子时的“状态”只是比第1个**晚了一点时间**。
- 这就好比一个**等比数列**：第1个是 `a`，第2个是 `a * q`，第3个是 `a * q²`...
- 这里的 `q` 就是那个**衰减系数** $ e^{-sT} $（因为边吃边消化，当你吃第3个包子时，前面第一个1包子已经消化了一点，时间越晚，影响越小，像贴现一样打个折，可以参考卷积的解释）。

### 3. 为什么要那个系数？
如果不打折，加起来就是无穷大。
但因为有了 $ 1 - e^{-sT} $ 这个“求和公式”，我们就能**精准算出**吃无限多个一模一样的包子，最终的总效果是多少。

### 4. 一句话总结
**周期函数的拉普拉斯变换 = （吃第一个包子的量） ÷ （1 - 包子的折扣系数）**

**比喻二：走廊里的回声（解释为什么会收敛）**

假设你在一个长长的走廊里喊了一句话：“喂——”。

- 你喊的**第一个音节**（0~T秒）是原始声音。
- 墙壁反射产生**回声**（T~2T秒），回声比原声小一点、模糊一点。
- 回声的回声（2T~3T秒）更小更模糊……

**如果你在走廊尽头放一个录音机：**
- 录到的声音不是单纯的第一个音节，而是 **原声 + 回声1 + 回声2 + ...** 的叠加。
- 数学上，回声就是原声**延迟** $ T $ 秒，且**衰减**了 $ e^{-sT} $ 倍。

**对应关系：**
- **周期重复** $\to$ 回声的一次次反弹。
- **拉普拉斯变换** $\to$ 录音机录下来的**总频谱特征**。
- **那个公式** $\to$ 只要知道第一个声音长什么样，再知道墙壁的吸收率，就能算出整段录音的最终效果，不用把每个回声都单独分析一遍。

### 最后看一眼那个公式

$$
F(s) = \frac{\text{第一个周期录下来的内容}}{1 - \text{回声的衰减倍数}}
$$

分母里的 $ e^{-sT} $ 一定是**小于 1** 的数（因为 s 是让信号衰减的），所以 $ 1 - e^{-sT} $ 是个正数。只要回声不是和原声一样响（实际上衰减了），这个分数就不会变成无穷大，也就是**收敛了**。

这样理解是不是感觉好多了？

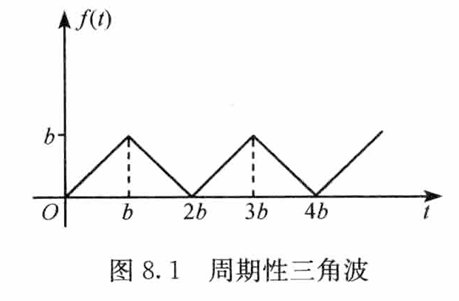

`例`周期性三角波函数（图8．1）的拉普拉斯变换

$$
f(t)=\left\{\begin{array}{ll}
t, & 0 \leqslant t<b, \\
2 b-t, & b \leqslant t<2 b,
\end{array} \quad f(t+2 b)=f(t) ;\right.
$$

![图片](/uploads/2026-04/c1f95a.jpg)

解：（1）$f(t)=\left\{\begin{array}{ll}t, & 0 \leqslant t<b, \\ 2 b-t, & b \leqslant t<2 b,\end{array} f(t+2 b)=f(t)\right.$ ．
这里，$T=2 b$ ，由公式得

$$
\begin{aligned}
\int_0^T f(t) \mathrm{e}^{-s t} \mathrm{~d} t & =\int_0^{2 b} f(t) \mathrm{e}^{-s t} \mathrm{~d} t \\
& =\int_0^b t \mathrm{e}^{-s t} \mathrm{~d} t+\int_b^{2 b}(2 b-t) \mathrm{e}^{-s t} \mathrm{~d} t=\frac{1}{s^2}\left(1-\mathrm{e}^{-b s}\right)^2
\end{aligned}
$$

所以

$$
\begin{aligned}
\mathscr{L}[f(t)] & =\frac{1}{\left(1-\mathrm{e}^{-2 b s}\right) s^2}\left(1-\mathrm{e}^{-b s}\right)^2=\frac{1}{s^2} \frac{\left(1-\mathrm{e}^{-b s}\right)^2}{\left(1-\mathrm{e}^{-b s}\right)\left(1+\mathrm{e}^{-b s}\right)} \\
& =\frac{1}{s^2} \frac{1-\mathrm{e}^{-b s}}{1+\mathrm{e}^{-b s}}=\frac{1}{s^2} \mathrm{th} \frac{b s}{2}
\end{aligned}
$$

`例`全波整流函数（图8．2）的拉普拉斯变换

$$
f(t)=|\sin t| \quad(t \geqslant 0) .
$$

![图片](/uploads/2026-04/665ee6.jpg)

解：
$f(t)=|\sin t|(t \geqslant 0)$ ，其中，$T=\pi$ ．在 $[0, \pi)$ 上，$f(t)=\sin t$ ，

$$
\int_0^T f(t) \mathrm{e}^{-s t} \mathrm{~d} t=\int_0^\pi \sin t \mathrm{e}^{-s t} \mathrm{~d} t=\left[\frac{\mathrm{e}^{-s t}}{s^2+1}(-s \sin t-\cos t)\right]_0^\pi=\frac{1+\mathrm{e}^{-\pi s}}{s^2+1},
$$

所以

$$
\mathscr{L}[f(t)]=\frac{1}{1-\mathrm{e}^{-\pi s}} \frac{1+\mathrm{e}^{-\pi s}}{s^2+1}=\frac{1}{s^2+1} \operatorname{cth} \frac{\pi s}{2} .
$$

`例`**(方波)** 已知信号 $ f(t) $ 是周期为 $ 2 $ 的方波，第一周期定义为：

$$
f(t) =
\begin{cases}
1, & 0 \le t < 1 \\
0, & 1 \le t < 2
\end{cases}
$$

求其拉普拉斯变换。

**解**：
1. **计算单周期积分**
   $$
   \int_{0}^{2} f(t) e^{-st} dt = \int_{0}^{1} 1 \cdot e^{-st} dt + \int_{1}^{2} 0 \cdot e^{-st} dt
   $$
   $$
   = \left[ -\frac{1}{s} e^{-st} \right]_{0}^{1} = \frac{1 - e^{-s}}{s}
   $$

2. **套用周期公式**
   分母里的周期 $ T = 2 $，所以：
   $$
   F(s) = \frac{\frac{1 - e^{-s}}{s}}{1 - e^{-2s}}
   $$

3. **化简**（这一步可以不做，但化简后更漂亮）
   利用平方差 $ 1 - e^{-2s} = (1 - e^{-s})(1 + e^{-s}) $，约掉分子里的 $ 1 - e^{-s} $：
   $$
   F(s) = \frac{1}{s(1 + e^{-s})}
   $$

**验证“回声”感觉**：
分母是 $ 1 - e^{-2s} $，这正好是“每隔 2 秒衰减一次 $ e^{-2s} $”。

`例` **(锯齿波)**  周期为 $ T $，第一周期内 $ f(t) = t $ （即从 0 直线上升到 T，然后瞬间归零，再重复）。求拉普拉斯变换。

**解**：
1. **计算第一周期的本金**
   $$
   \int_{0}^{T} t e^{-st} dt
   $$
   使用分部积分（$ u=t, dv=e^{-st} $）：
   $$
   = \left[ t \cdot \frac{e^{-st}}{-s} \right]_{0}^{T} - \int_{0}^{T} \frac{e^{-st}}{-s} dt
   $$
   $$
   = -\frac{T e^{-sT}}{s} - \left[ \frac{e^{-st}}{s^2} \right]_{0}^{T}
   $$
   $$
   = -\frac{T e^{-sT}}{s} - \frac{e^{-sT} - 1}{s^2}
   $$
   整理一下符号（提个负号）：
   $$
   = \frac{1}{s^2} - \frac{e^{-sT}}{s^2} - \frac{T e^{-sT}}{s}
   $$

2. **除以周期回声分母 $ 1 - e^{-sT} $**
   $$
   F(s) = \frac{ \frac{1}{s^2} - e^{-sT} \left( \frac{1}{s^2} + \frac{T}{s} \right) }{1 - e^{-sT}}
   $$

这就是**锯齿波**的标准拉普拉斯变换结果。这个结果在控制系统中常用（比如采样保持电路的建模）。
