拉普拉斯变换在线性系统的动态特性中的应用

## 拉普拉斯变换在线性系统的动态特性中的应用

1．系统的激励与响应

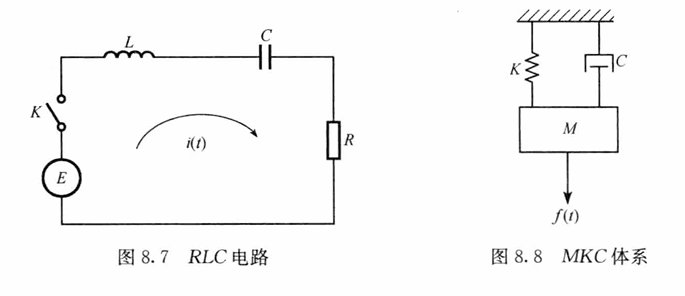

在实际应用中，常遇到对系统的分析和研究，所谓系统常指由一组相关联的元素构成的整体．如图 8.7 所示的 $R L C$ 电路，或图 8.8 所示的 $M K C$（质量－弹簧阻尼）体系均是系统。当外界给于系统一作用时，系统对这种作用就会有所反应。将外界施加于系统的作用称为激励或输人，将系统出现的反应称为响应或输出。图8．7的 $R L C$ 电路中外加的电动势 $e(t)$ 或图 $8.8 M K C$ 系统中施加的外力 $f(t)$ 都是系统的输入（函数）或激励；而电容器两端的电压 $u_C(t)$ 或电路中的电流函数 $i(t)$ 或 $M K C$ 系统中物体相对静止位置产生的位移 $x(t)$ 均为系统的响应或输出（函数）．

 ![图片](/uploads/2026-04/827ca3.jpg)

  系统由激励到响应的过程可用图8．9描述．在系统理论中，最基本的问题是已知系统的激励，求出系统的响应．

  ![图片](/uploads/2026-04/6b1c03.jpg)

2．线性系统
若激励和响应间的关系可用常系数线性微分方程表示，则称这样的系统为线性系统．所以线性系统微分方程的一般形式为

$$
\begin{align*}
& a_n \frac{\mathrm{~d}^n y}{\mathrm{~d} t^n}+a_{n-1} \frac{\mathrm{~d}^{n-1} y}{\mathrm{~d} t^{n-1}}+\cdots+a_1 \frac{\mathrm{~d} y}{\mathrm{~d} t}+a_0 y \\
= & b_m \frac{\mathrm{~d}^m x}{\mathrm{~d} t^m}+b_{m-1} \frac{\mathrm{~d}^{m-1} x}{\mathrm{~d} t^{m-1}}+\cdots+b_1 \frac{\mathrm{~d} x}{\mathrm{~d} t}+b_0 x, \tag{8.4.1}
\end{align*}
$$

其中，$a_n, \cdots, a_0, b_m, \cdots, b_0$ 均为常数．$x=x(t), y=y(t)$ 分别为系统的激励和响应，$n$称为此线性系统的阶数．

如图 8.7 所示的 $R L C$ 电路，根据基尔霍夫（Kirchhoff）定理

$$
\begin{gathered}
u_C+u_R+u_L=e(t) \\
u_R=R i(t), \quad i(t)=C \frac{\mathrm{~d} u_C}{\mathrm{~d} t}, \quad u_L=L \frac{\mathrm{~d}}{\mathrm{~d} t} i(t)
\end{gathered}
$$

则响应 $u_C(t)$ 与激励 $e(t)$ 的关系为

$$
L C \frac{\mathrm{~d}^2 u_C}{\mathrm{~d} t^2}+R C \frac{\mathrm{~d} u_C}{\mathrm{~d} t}+u_C=e(t)
$$

又如图8．8所示的 $M K C$ 系统，响应 $x(t)$ 与激励 $f(t)$ 的关系为

$$
\left\{\begin{array}{l}
m x^{\prime \prime}+c x^{\prime}+k x=f(t) \\
x(0)=x^{\prime}(0)=0
\end{array}\right.
$$

所以图8．7，图8．8所示的系统均为线性系统．
3．相似系统、相似量
许多物理本质完全不同的系统，可以用完全相同形式的微分方程来描述，这种具有完全相同形式微分方程的系统称为相似系统。以相同微分方程表示的不同物理量称为相似量．根据相似概念，只要是相似系统就具有相似的动态特性．因此研究系统的动态特性时，可以不必考虑它们物理上的本质差异，只研究其一般形式。在机－电相似系统中，力 $F$ 与电压 $U$ 相似，质量 $M$ 与电感 $L$ 相似，黏性阻尼系数 $C$与电阻 $R$ 相似等．有了这种相似关系，就可以用电气模拟的方法来研究机械、热工、流体等系统．在以下叙述中将线性系统简称为系统，若无特殊说明，本部分所及系统均指线性系统．

4．频率响应函数的幅频、相频特性
记 $\mathscr{L}[x(t)]=X(s), \mathscr{L}[y(t)]=Y(s)$ ，则当系统的初始条件为零，即

$$
y^{(n-1)}(0)=\cdots=y^{\prime}(0)=y(0)=0, \quad x^{(m-1)}(0)=\cdots=x^{\prime}(0)=x(0)=0
$$

时，对式（8．4．1）两侧作拉普拉斯变换，可得

$$
\begin{equation*}
\frac{Y(s)}{X(s)}=\frac{b_m s^m+b_{m-1} s^{m-1}+\cdots+b_1 s+b_0}{a_n s^n+a_{n-1} s^{n-1}+\cdots+a_1 s+a_0} \triangleq H(s) . \tag{8.4.2}
\end{equation*}
$$

于是，$Y(s)=H(s) X(s), H(s)$ 被称为 $n$ 阶线性系统（8．4．1）的传递函数．当 $s=\mathrm{j} \omega$时，$H(s)=H(\mathrm{j} \omega)=\frac{Y(\mathrm{j} \omega)}{X(\mathrm{j} \omega)}, H(\mathrm{j} \omega)$ 称作为 $n$ 阶系统（8．4．1）的频率响应函数，简称为频率响应。这时，由于 $s=\mathrm{j} \omega$ ，所以 $H(\mathrm{j} \omega)$ 是系统初始条件为零时，输出与输人的傅里叶变换之比，它是一个复函数．

设

$$
\begin{gather*}
H(\mathrm{j} \omega)=R(\omega)+\mathrm{j} I(\omega) \\
|H(\mathrm{j} \omega)|=A(\omega), \quad \arg [H(\mathrm{j} \omega)]=\varphi(\omega) \tag{8.4.3}
\end{gather*}
$$

则

$$
\begin{gather*}
H(\mathrm{j} \omega)=A(\omega) \mathrm{e}^{\mathrm{j} \varphi(\omega)},  \tag{8.4.4}\\
|H(\mathrm{j} \omega)|=A(\omega)=\sqrt{R^2(\omega)+I^2(\omega)} \tag{8.4.5}
\end{gather*}
$$

式（8．4．5）表示输出与输人比的幅值随频率 $\omega$ 的变化规律，称为系统的**幅频特性**．

$$
\begin{equation*}
\varphi(\omega)=\arctan \frac{I(\omega)}{R(\omega)} \tag{8.4.6}
\end{equation*}
$$

表示输出与输人的相位差随频率 $\omega$ 的变化规律，称为系统的**相频特性**．
5．一阶线性系统及其应用
一阶系统和二阶系统是最常用的线性系统．下面通过对一阶系统的分析，来说明拉普拉斯变换在线性系统分析中的应用．

一阶线性系统微分方程的一般形式为

$$
\begin{equation*}
a_1 \frac{\mathrm{~d} y}{\mathrm{~d} t}+a_0 y=b_0 x \tag{8.4.7}
\end{equation*}
$$

其中，$y=y(t), x=x(t)$ ，当初始状态 $y(0)=0$ 时，对（8．4．7）两边同时取拉普拉斯变换得

$$
\left(a_1 s+a_0\right) Y(s)=b_0 X(s)
$$

所以系统的传递函数

$$
H(s)=\frac{Y(s)}{X(s)}=\frac{b_0}{a_1 s+a_0}=\frac{b_0}{a_0} \frac{1}{1+\frac{a_1}{a_0} s},
$$

令 $s_0=\frac{b_0}{a_0}, \tau=\frac{a_1}{a_0}$ ，则 $H(s)=s_0 \frac{1}{1+s \tau}$ ．
当 $s=\mathrm{j} \omega$ 时，得系统（8．4．7）的频率响应函数

$$
\begin{equation*}
H(\mathrm{j} \omega)=s_0 \frac{1}{1+\mathrm{j} \omega \tau}, \tag{8.4.8}
\end{equation*}
$$

其幅频、相频特性分别为

$$
\begin{align*}
& A(\omega)=|H(\mathrm{j} \omega)|=\frac{\left|s_0\right|}{\sqrt{1+(\omega \tau)^2}},  \tag{8.4.9}\\
& \varphi(\omega)=\arg [H(\mathrm{j} \omega)]=-\arctan (\omega \tau) \tag{8.4.10}
\end{align*}
$$

称 $\tau=\frac{a_1}{a_0}$ 为系统的时间常数，$s_0=\frac{b_0}{a_0}$ 为系统的静态灵敏度．
下面以一阶系统在单位阶跃激励下的响应为例，来说明拉普拉斯变换在分析系统的响应以及系统的幅频、相频特性的作用．

`例` 对一阶系统 $a_1 \frac{\mathrm{~d} y}{\mathrm{~d} t}+a_0 y=b_0 x$ ，若静态灵敏度 $s_0=1, \tau=\frac{a_1}{a_0}>0$ ，输入 $x(t)=u(t)$ 为单位阶跃函数，求单位阶跃函数的响应函数 $y(t)$ 以及系统的幅频、相频特性．

解 设 $\mathscr{L}[x(t)]=X(s), \mathscr{L}[y(t)]=Y(s)$ ，则 $X(s)=\mathscr{L}[u(t)]=\frac{1}{s}$ ．
由 $s_0=1$ ，得 $H(s)=s_0 \frac{1}{1+s \tau}=\frac{1}{1+s \tau}$ ，所以

$$
\begin{aligned}
& Y(s)=H(s) X(s)=\frac{1}{s(1+s \tau)} \\
& y(t)=\mathscr{L}^{-1}[Y(s)]=\left.\frac{\mathrm{e}^{s t}}{[s(1+s \tau)]^{\prime}}\right|_{s=0}+\left.\frac{\mathrm{e}^{s t}}{[s(1+s \tau)]^{\prime}}\right|_{s=-\frac{1}{\tau}}=1-\mathrm{e}^{-\frac{t}{\tau}}
\end{aligned}
$$

所以响应函数为

$$
y(t)=1-\mathrm{e}^{-\frac{t}{\tau}},
$$

其中第一项为常数，是系统的稳态响应，第二项 $\mathrm{e}^{-\frac{t}{\mathrm{r}}}$ 是时间 $t$ 的指数衰减函数，当 $t \rightarrow \infty$ 时， $\mathrm{e}^{-\frac{t}{\mathrm{t}}} \rightarrow 0$ ，是系统的瞬态响应．

当然，还可以用拉普拉斯变换的卷积性质求响应函数 $y(t)$ ．事实上，因为

$$
Y(s)=H(s) X(s), \quad h(t)=\mathscr{L}^{-1}[H(s)]=\left.\frac{\mathrm{e}^{s t}}{[s(1+s \tau)]}\right|_{s=\frac{-1}{\tau}}=\frac{1}{\tau} \mathrm{e}^{-\frac{t}{\tau}},
$$

而 $x(t)=u(t)$ ，由卷积性质

$$
y(t)=u(t) * h(t)=\int_0^t \frac{1}{\tau} \mathrm{e}^{-\frac{t \xi}{\tau}} \mathrm{~d} \xi=\mathrm{e}^{-\frac{t}{\tau}} \int_0^t \mathrm{e}^{\frac{\xi}{\tau}} \mathrm{d} \frac{\xi}{\tau}=1-\mathrm{e}^{-\frac{t}{\tau}} .
$$

这种求输出 $y(t)$ 的方法，当 $h(t) * x(t)$ 易求时是很有效的．
当 $s=\mathrm{j} \omega$ 时，得一阶系统的频率响应函数：

$$
H(\mathrm{j} \omega)=\frac{1}{1+\mathrm{j} \omega \tau}=\frac{1-\mathrm{j} \omega \tau}{|1+\mathrm{j} \omega \tau|^2}
$$

其幅频特性为

$$
A(\omega)=|H(\mathrm{j} \omega)|=\frac{1}{\sqrt{1+(\omega \tau)^2}}
$$

相频特性为

$$
\varphi(\omega)=-\arctan (\omega \tau)
$$

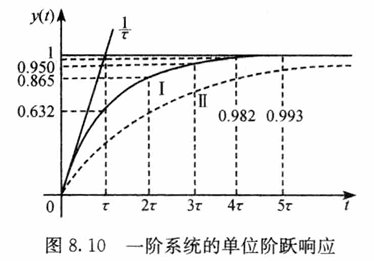

下面分析输出 $y(t)$ ，幅频特性 $A(\omega)$ ，相频特性 $\varphi(\omega)$ 在工程设计中的作用．因输出 $y=1-\mathrm{e}^{-\frac{t}{\mathrm{r}}}(t>0)$ ，所以一阶系统的单位阶跃响应是一条单调递增曲线（图 8．10）．$t=0$ 时，输出 $y(t)=0$ ，随 $t$ 增加，输出 $y(t)$ 按指数规律增大，最终趋于稳态．由图8．10知，当 $t=\tau$ 时，输出量为稳态的 $63.2 \%$ ；当 $t=4 \tau$ 时，则达 $98.2 \%$ 。由此知，$\tau$ 越小，响应速度越快，达到稳态值 $y_w=1$ 的时间越短，所以尽可能采用时间常数 $\tau$ 值小的系统，一般把输出达到稳态值的 $98 \%$ 所需的时间 $4 \tau$ 作为响应速度
 ![图片](/uploads/2026-04/24cacd.jpg)

指标．
以上是通过输出 $y(t)$ 在时域上的变化对参数 $\tau$ 讨论的结果．同时，在实际中人们还希望选出的设计参数使得系统工作频率范围宽一些，从而使系统的适应性更强，那么参数 $\tau$ 还应满足哪些条件呢？

因 $A(\omega)=\frac{1}{\sqrt{1+(\omega \tau)^2}}, \varphi(\omega)=-\arctan (\omega \tau)$ ，所以系统的工作频率范围取决于 $\tau$ ．在 $\omega \tau$ 较小时，$A(\omega) \approx 1,|\varphi(\omega)|$ 较小，即幅值和相位的失真都较小，当 $\omega \tau$ 值一定时，$\tau$ 越小，系统的工作频率范围越宽．例如，在 $\omega \tau=0.3$ 处，当 $\tau=0.3$ 时，对应频率 $\omega=1 \mathrm{rad} / \mathrm{s}$ ，系统的工作范围为 $0 \sim 1 \mathrm{rad} / \mathrm{s}$ ；当 $\tau=3$ 时，$\omega=0.1 \mathrm{rad} / \mathrm{s}$ ．系统工作频率范围减小为 $0 \sim 0.1 \mathrm{rad} / \mathrm{s}$ ．可见常数 $\tau$ 越小，工作频率范围越宽，反之越窄．

综上所述，从对系统的时域特性、频率特性的分析中知，为了减小一阶系统的稳态响应动态误差，增大工作频率范围，应尽可能采用时间常数 $\tau$ 小的系统．

常见的 $R C$ 电路，弹簧 $K$ 和阻尼器 $C$ 组成的机械系统，以及热电偶测温系统都是一阶系统．

用类似的方法可以分析确定二阶或更高阶线性系统的设计参数，当然情况更复杂一些，感兴趣的读者可参考有关书籍．
