信号的提取

> 在[上文](https://kb.kmath.cn/kbase/detail.aspx?id=3174)说过，一个函数可以投影到正交三角函数系上，就可以获得该分量上的函数强度，如果把函数看成信号，这句话也可以理解为信号在这个分量上的强度，简称滤波。

## 不用傅里叶变换采样

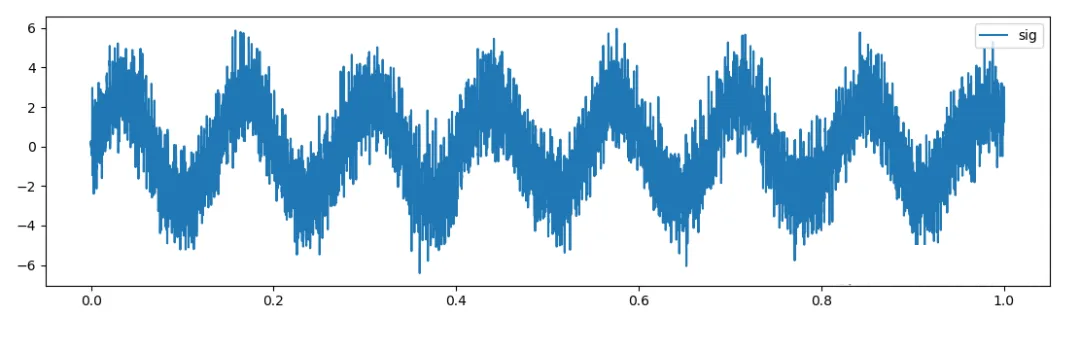

转子做周期性旋转时，不平衡质量所产生的周期性惯性离心力会引起转子产生简谐运动。在工程现场测得某一不平衡转子产生的振动加速度信号(记为$ sig$)如下图所示：
  ![图片](/uploads/2025-07/17a528.jpg)


图中横坐标代表时间，从图中肉眼可以观察到$1s$内振动大约7.4次，即频率大约为 $f=7.4 Hz$ ,（周期为频率的倒数所以周期$T=0.13s$），现在抛出问题，**如何提取该信号周期性信号的的幅值和相位?**

 大家首先想到的肯定是：傅里叶变换

傅里叶变换肯定是可以的，但今天讨论的是，假如没有傅里叶变换，该如何解决？本文会给出求解过程并引出信号处理中的重要理论——信号的正交分解和广义傅里叶级数。求解过程如下：

假设由该不平衡量产生的振动加速度波形（记为 $f i t$ ）可以表示为：

$$
f i t=A \cdot \cos (2 \pi f t+\varphi)
$$

则该问题转换为在 $f=7.4 Hz$ 时，寻找一对 $(A, \varphi)$ 使得，fit与上述图中的信号 sig距离 $\phi$ 最小，即

$$
\phi(A, \varphi)=\sum_{j=1}^N(f i t[j]-s i g[j])^2
$$

其中 $N$ 为振动信号 $\operatorname{sig}$ 和 $f i t$ 的点数，为方便计算，对fit进行展开，有
$$
f i t=A \cdot \cos (\varphi) \cdot \cos (2 \pi f t)-A \cdot \sin (\varphi) \cdot \sin (2 \pi f t)
$$

令 $a=A \cdot \cos (\varphi), b=-A \cdot \sin (\varphi), x=\cos (2 \pi f t), y=\sin (2 \pi f t)$ ，则有

$$
f i t=a \cdot x+b \cdot y
$$

因为 $f$ 是确定的，采样时刻序列 $t$ 也是确定的，所以 $x$ 和 $y$ 都是常量序列。则此时 fit与 sig的距离 $\phi$ 可以表示为以 $a, b$ 为变量的表达式：

$$
\phi(a, b)=\sum_{j=1}^N(f i t[j]-\operatorname{sig}[j])^2
$$

将 $f i t=a \cdot x+b \cdot y$ 代入上式，有：

$$
\phi(a, b)=\sum_{j=1}^N(a \cdot x[j]+b \cdot y[j]-s i g[j])^2
$$

将上式完全展开，有：

$$
\begin{gathered}
\phi(a, b)=\sum_{j=1}^N\left(a^2 \cdot x^2[j]+b^2 \cdot y^2[j]+\operatorname{sig}^2[j]+2 a b x[j] y[j]-2 a \cdot x[j] \operatorname{sig}[j]\right. -2 b \cdot y[j] \operatorname{sig}[j])
\end{gathered}
$$

根据连续函数极值定理，在 $\phi$ 最小时，有：

$$
\frac{\partial \dot{\phi}}{\partial a}=\frac{\partial \phi}{\partial b}=0
$$

整理，得到方程组：

$$
\left\{\begin{array}{l}
\sum_{j=1}^N x^2[j] \cdot a+\sum_{j=1}^N x[j] y[j] \cdot b=\sum_{j=1}^N \operatorname{sig}[j] x[j] \\
\sum_{j=1}^N y[j] x[j] \cdot a+\sum_{j=1}^N y^2[j] \cdot b=\sum_{j=1}^N \operatorname{sig}[j] y[j]
\end{array}\right.
$$

令：

$$
X=\left[\begin{array}{cc}
x[1] & y[1] \\
x[2] & y[2] \\
\cdots & \cdots \\
x[N] & y[N]
\end{array}\right], Y=\left[\begin{array}{c}
\operatorname{sig}[1] \\
\operatorname{sig}[2] \\
\cdots \\
\operatorname{sig}[N]
\end{array}\right], \alpha=[a, b]
$$

则上述方程组可表示为：

$$
X^T X \alpha=X^T Y
$$

进而求得：

$$
\alpha=\left(X^T X\right)^{-1} X^T Y
$$

求得 $\alpha$ 后，便得到了 $a, b$ 的值，进而通过下面的公式得到 $A, \varphi$ 的值：

$$
A=\sqrt{a^2+b^2}, \varphi=-\arctan \frac{b}{a}
$$

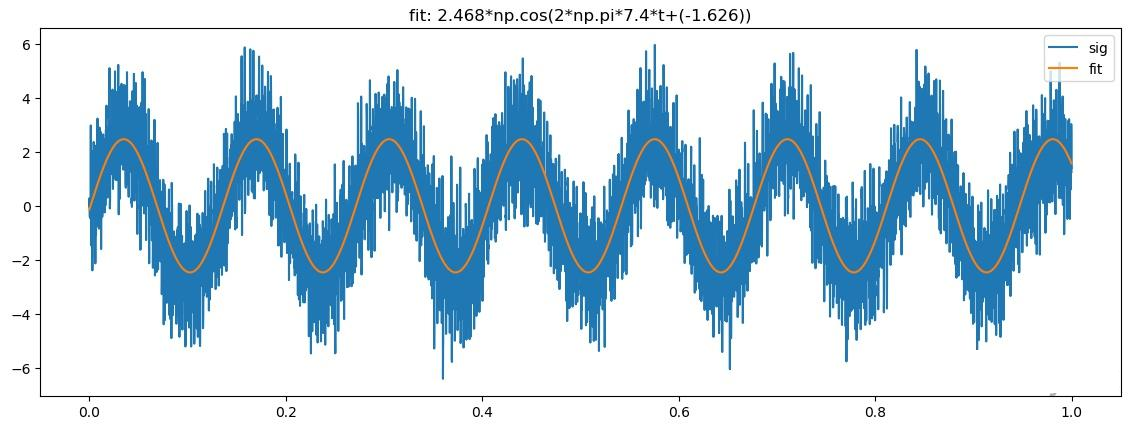

至此，问题得到解决，上述方法成功提取到了该信号不平衡成分的幅值和相位。效果见下图所示，

![图片](/uploads/2025-07/dfb864.jpg)

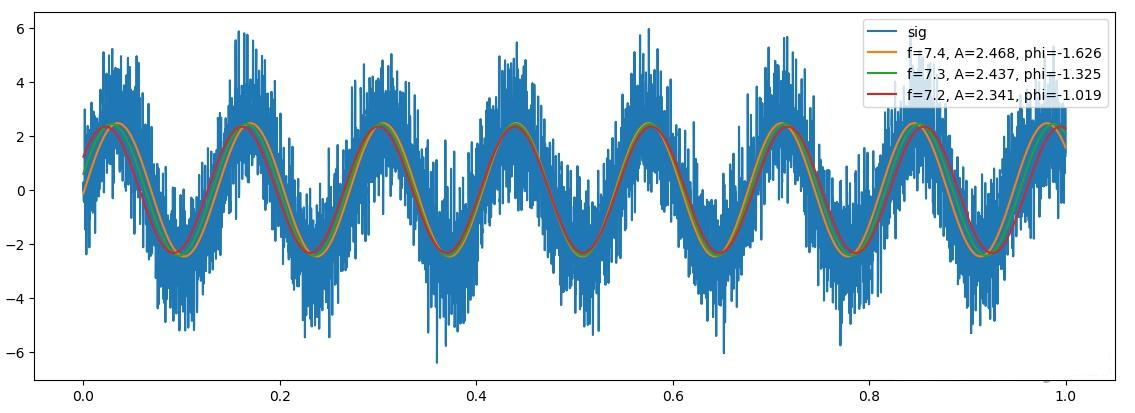

 这时，有人会问了，你是怎么观测到不平衡分量的频率大约为7.4 Hz的？我看着怎么有点像7.3Hz呢？其实相差不大，下图是本文分析过程分别在f为7.4, 7.3, 7.2Hz时的结果对比图。

 ![图片](/uploads/2025-07/4ee05a.jpg)


### 那么如何理解这种结果呢？
其实，当f等于 7.4 Hz 时，所提取的信号成分是原始信号在＂ 7.4 Hz 方向＂上的投影。 7.4 Hz 方向和 7.3 Hz 方向以及 7.2 Hz 方向的＂夹角＂很小，所以投影的结果差距也不是很大，因此在精度要求不是特别苛刻时，可以使用肉眼观测的频率（7．4，7．3，7．2都可以）进行提取。

通过上面的论述可以知道，信号可以在任意多个方向上进行投影，在很多时候，我们需要的可能是信号在多个方向上的投影，那么有没有一种通用的大家都认可的投影方式呢？

答案是肯定的，参考二维平面中向量的表示方法或许可以得到一些启示：二维平面中的向量可以用一对坐标来表示，例如 $(3,4)$ 代表该向量在 $x$ 轴方向上投影的长度为 3 ，在 $y$ 轴方向上投影的长度为 4 ．那么该向量可以分解为 $x$ 轴方向和 $y$ 轴方向的两个向量 $(3,0)$ 和 $(0,4)$ ，在中学学习受力分析时我们也是这么干的。那么为什么沿着x轴方向和y轴方向呢？因为这两个方向是正交的。而正交分解得到的分量具有很多美好的性质，下面再介绍一下信号的正交分解和广义傅里叶级数。

## 信号的正交分解与广义傅里叶级数

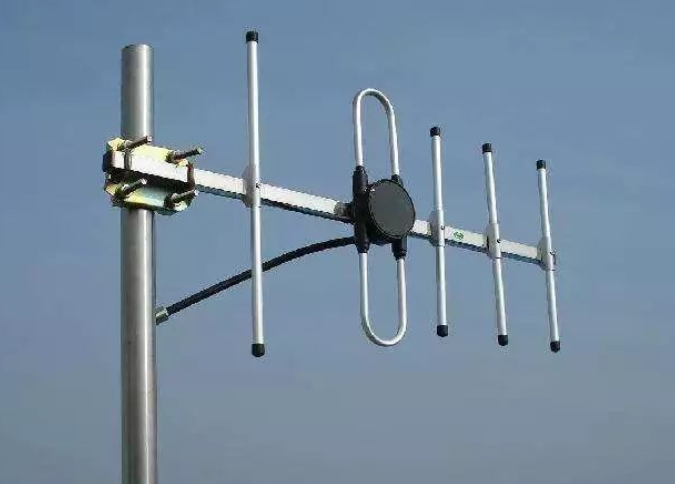

早期电视的天线接收信号如下图

![图片](/uploads/2026-02/08919a.jpg){width=300px}

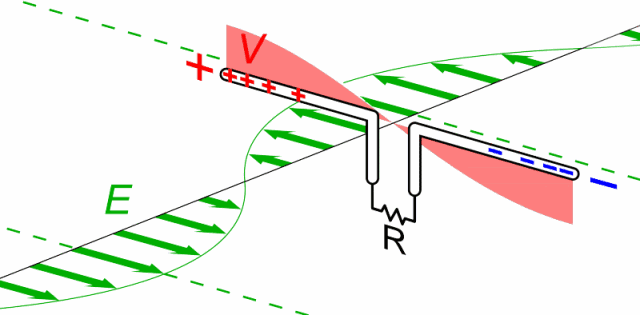

当信号通过天线时，会被天线截取，形成电磁信号。
 ![天线](/uploads/2026-02/25af9a.gif){width=400px}

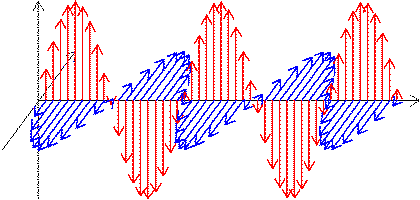

如果把电磁信号进行抽样，变成离散的，就是信号提取，如下图
 ![电磁信号](/uploads/2026-02/ceddea.gif){width=400px}


假设有 $n$ 个函数 $\varphi_1(t), \varphi_2(t), \ldots \varphi_n(t)$ 在区间 $\left(t_1, t_2\right)$ 构成一个正交函数集 $\left\{\varphi_i(t)\right\}$ ，将任一函数 $f(t)$ 用这 $n$ 个正交函数的线性组合来近似，可以表示为：

$$
f(t) \approx C_1 \varphi_1(t)+C_2 \varphi_2(t)+C_n \varphi_n(t)=\sum_{j=1}^n C_j \varphi_j(t)
$$

估计量的误差定义为：

$$
e(t)=f(t)-\sum_{j=1}^n C_j \varphi_j(t)
$$

问题是如何选择各系数 $C_j$ 使 $f(t)$ 与近似函数之间的误差在区间 $\left(t_1, t_2\right)$ 内最小？通常，采用最小均方**误差准则**。估计量的均方误差定义为

$$
J[e(t)]=\frac{1}{t_2-t_1} \int_{t_1}^{t_2}\left|f(t)-\sum_{j=1}^n C_j \varphi_j(t)\right|^2 d t
$$

为使上式最小，由连续函数极值定理，有

$$
\frac{\partial J[e(t)]}{\partial C_i}=\frac{\partial}{\partial C_i}\left\{\frac{1}{t_2-t_1} \int_{t_1}^{t_2}\left|f(t)-\sum_{j=1}^n C_j \varphi_j(t)\right|^2 d t\right\}=0
$$

展开上式中的被积函数，并求导。结合正交函数集的性质，上式非 0 项为：

$$
\frac{\partial}{\partial C_i}\left\{\frac{1}{t_2-t_1} \int_{t_1}^{t_2}\left[-2 C_i \varphi_i^*(t) f(t)+C_i^2 \varphi_i(t) \varphi_i^*(t)\right] d t\right\}=0
$$

即

$$
-2 \int_{t_1}^{t_2} f(t) \varphi_i^*(t) d t+2 C_i \int_{t_1}^{t_2} \varphi_i(t) \varphi_i^*(t) d t=0
$$

所以，欲使均方误差最小，其第 $i$ 项函数 $\varphi_i(t)$ 的系数应该按照下式取值

$$
C_i=\frac{\int_{t_1}^{t_2} f(t) \varphi_i^*(t) d t}{\int_{t_1}^{t_2} \varphi_i(t) \varphi_i^*(t) d t}=\frac{1}{K_i} \int_{t_1}^{t_2} f(t) \varphi_i^*(t) d t
$$

在用正交函数去近似 $f(t)$ 时，所取得的项数越多，即 $n$ 越大，则均方误差越小。在 $n \rightarrow \infty$ 时（完备正交函数集），$f(t)$ 可以精确地用这 $n$ 个正交函数的线性组合来表示，如下式，此时均方误差为 0 ．

$$
f(t)=\lim _{n \rightarrow \infty} \sum_{i=1}^n C_i \varphi_i(t)
$$

这称为函数 $f(t)$ 的正交展开式，亦称为**广义傅里叶级数**。其中 $C_i=\frac{\int_{t_1}^{t_2} f(t) \varphi_i^*(t) d t}{\int_{t_1}^{t_2} \varphi_i(t) \varphi_i^*(t) d t}$ 称为**傅里叶系数**。

## 实践分析

我们用上面中的数据来实践本文所介绍的知识，上面文章欲从信号中提取的频率成分为 $f=7.4 Hz$ ，若要用本文所述方法来提取，则可以构造完备正交的三角函数集 $\{1, \cos (\Omega t), \cos (2 \Omega t), \ldots, \sin (\Omega t), \sin (2 \Omega t), \ldots\}$ ，将原信号（这里将信号看成连续函数）在区间 $(0, T)$ 上用所构造正交函数集的线性组合来表示，得到 7.4 Hz 对应的正、余弦函数前的系数便可以完成提取。这便要求

$$
\Omega=\frac{2 \pi f}{m}, \text { 其中: } m \in Z, f=7.4
$$

因为所用数据采样时长为 1 秒，为了利用到尽可能多的数据来求系数，则应在 $T=2 \pi / \Omega<1$ 的约束下，求 $T$ 的最大值。

求得当 $m=7$ 时， T 最大为 0.94595 ，则关系的系数为函数集中 $\cos (7 \Omega t), \sin (7 \Omega t)$ 对应的系数，分别记为 $a 、 b$ ，用本文方法求得：

$$
\begin{aligned}
a & =\frac{\int_0^{0.94595} \operatorname{sig}(t) \cos (7 \Omega t) d t}{\int_0^{0.94595} \cos ^2(7 \Omega t) d t} \approx-0.129 \\
b & =\frac{\int_0^{0.94595} \operatorname{sig}(t) \sin (7 \Omega t) d t}{\int_0^{0.94595} \sin ^2(7 \Omega t) d t} \approx 2.507
\end{aligned}
$$

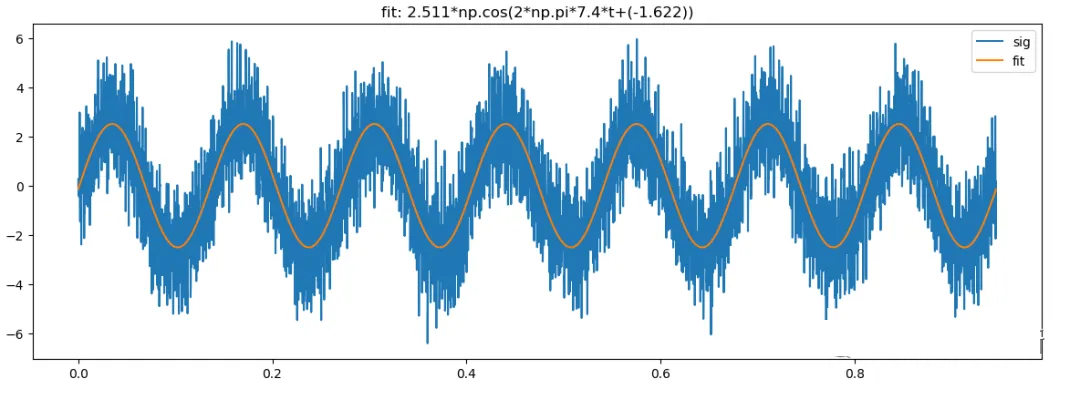

将这两个同频成分合成余弦形式并展示，如下图：

![图片](/uploads/2025-07/b9eb07.jpg)

那么和上面文章相比，哪一个方法的提取效果更好呢？可以在评论区内留下你的看法。




 原文地址 微信公众号：[振动信号研究所](https://mp.weixin.qq.com/s/O2ft2ELNXshEI2wK3DZ-0g) 或 [知乎](https://zhuanlan.zhihu.com/p/550490748) 以及 [信号提取](https://zhuanlan.zhihu.com/p/553408889)


附录：代码

```
import numpy as np
import matplotlib.pyplot as plt

sig = np.loadtxt(r".\unbalanced.txt")
Fs = 8192
t = np.arange(len(sig))/Fs
f = np.array([7.4 for _ in t])  # 欲提取的频率成分
x = np.cos(f*t*2*np.pi)
y = np.sin(f*t*2*np.pi)

X = np.mat(np.asarray([x, y]).T)
Y = np.mat(sig).T
xtx = X.T * X

alpha = xtx.I * (X.T * Y)

a = alpha.tolist()[0][0]
b = alpha.tolist()[1][0]
A = np.sqrt(a**2 + b**2)
phi = - np.arctan(b/a) if - np.arctan(b/a) < 0 else -np.pi - np.arctan(b/a)
fit = A*np.cos(2*np.pi*f*t + phi)
plt.figure()
plt.plot(t, sig, label="sig")
plt.plot(t, fit, label="fit")
plt.title(f"fit: {np.round(A, 3)}*np.cos(2*np.pi*{f[0]}*t+({np.round(phi, 3)}))")
plt.legend(loc="upper right")
plt.show()
```
